Wymiana baterii iPhone 11 Pro

Przed rozpoczęciem należy rozładować iPhone’a poniżej 25%, ponieważ naładowana bateria litowo-jonowa może zapalić się lub eksplodować w przypadku przypadkowego przecięcia.

• Wyłącz iPhone’a.

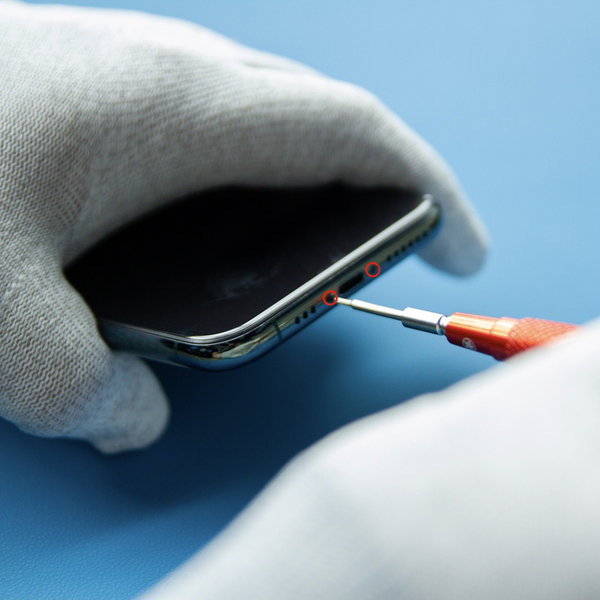

• Odkręć dwie śruby pentalobe o długości 6,7 mm znajdujące się na dolnej krawędzi iPhone’a, używając śrubokręta pentalobe (Ph0001.2).

Otwarcie iPhone’a spowoduje przerwanie jego uszczelnienia wodoodpornego, dlatego przed rozpoczęciem naprawy przygotuj nową uszczelkę. Bez niej Twój iPhone nie będzie wodoodporny.

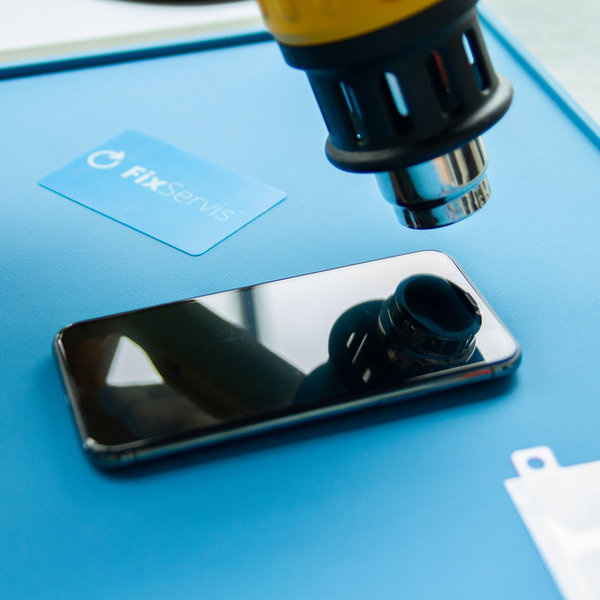

Podgrzanie dolnej krawędzi iPhone’a pomaga zmiękczyć klej trzymający wyświetlacz, co ułatwia jego otwarcie.

• Używając suszarki do włosów lub opalarki, podgrzewaj dolną krawędź iPhone’a przez około 3 minuty, aż osiągnie temperaturę około 80°C.
• Nie wkładaj iPhone’a do mikrofalówki!!!

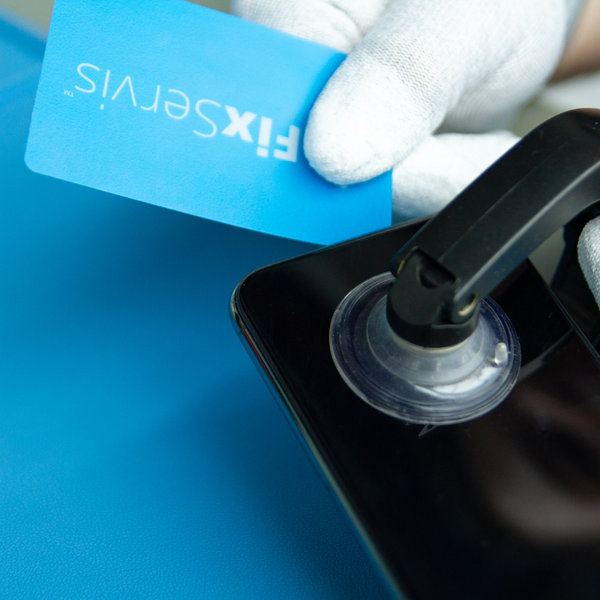

• Umieść przyssawki blisko dolnej krawędzi iPhone’a - jedną z przodu, drugą z tyłu - i delikatnie je dociśnij.
• Trzymając iPhone’a stabilnie, użyj przyssawek, aby oddzielić ekran od tylnej części urządzenia.
• Po oddzieleniu wyświetlacza na około 3 mm wsuń kartę FixServis w powstałą szczelinę.

Klej trzymający wyświetlacz jest bardzo mocny, dlatego stworzenie początkowej szczeliny wymaga znacznej siły. Jeśli napotkasz trudności, ponownie podgrzej dolną krawędź i delikatnie przesuwaj ekran w górę i w dół, aby osłabić klej, aż możliwe będzie wsunięcie karty FixServis.

• Po skutecznym odcięciu kleju na krawędziach usuń przyssawki.

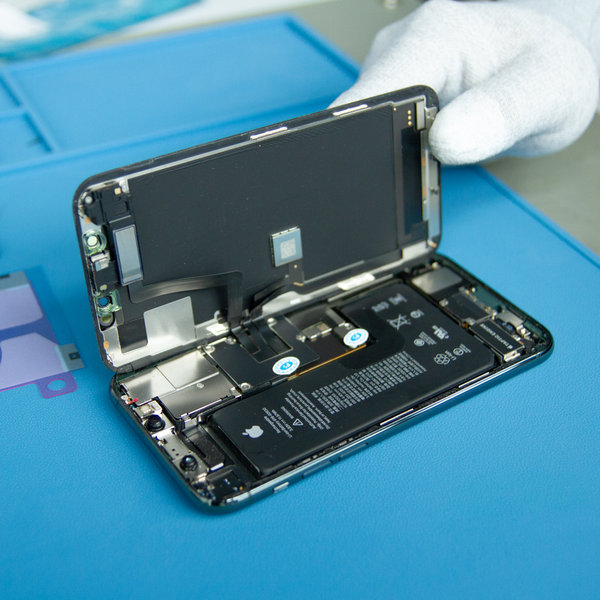

• Otwórz iPhone’a, odchylając wyświetlacz w lewo jak książkę.
• Zalecamy podeprzeć wyświetlacz, aby nie uszkodzić delikatnej taśmy łączącej go z płytą główną.

Na tym etapie nie próbuj całkowicie odłączać wyświetlacza - nadal jest on połączony z płytą główną kilkoma bardzo delikatnymi taśmami.

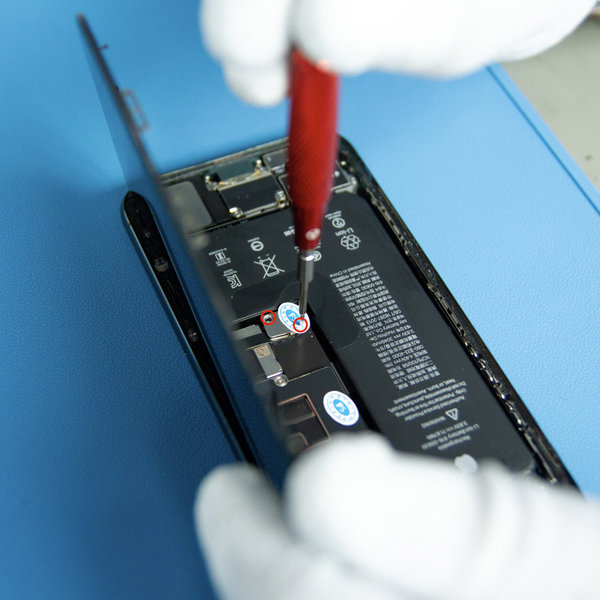

• Odkręć dwie śruby o długości 1,3 mm za pomocą śrubokręta Pentalobe, które mocują wspornik osłony złącza baterii, a następnie go zdejmij.

Podczas całej naprawy odkładaj każdą śrubkę osobno, aby przy ponownym montażu wróciła dokładnie na swoje miejsce - zapobiegnie to ewentualnym uszkodzeniom iPhone’a.

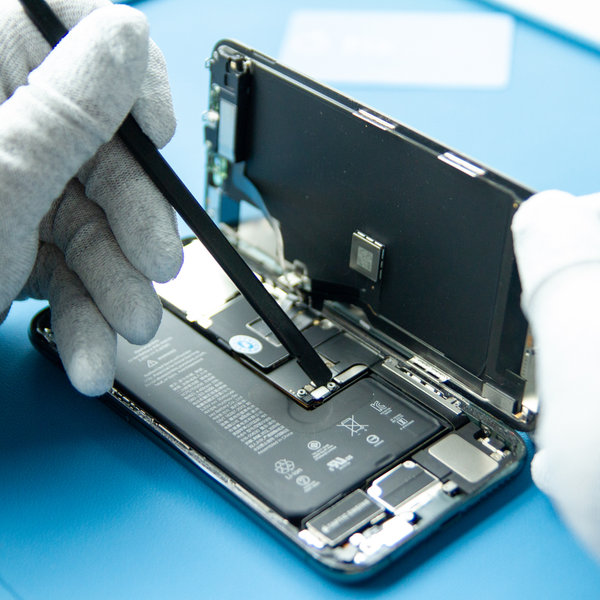

• Użyj końcówki narzędzia Spudger, aby odłączyć złącze baterii od płyty głównej.

Postaraj się nie uszkodzić czarnej silikonowej uszczelki otaczającej to oraz inne złącza na płycie - uszczelki te zapewniają wyjątkową ochronę przed wnikaniem wody i kurzu.

• Delikatnie odgnij złącze od płyty głównej, aby zapobiec przypadkowemu jego kontaktowi i doprowadzeniu zasilania podczas naprawy.

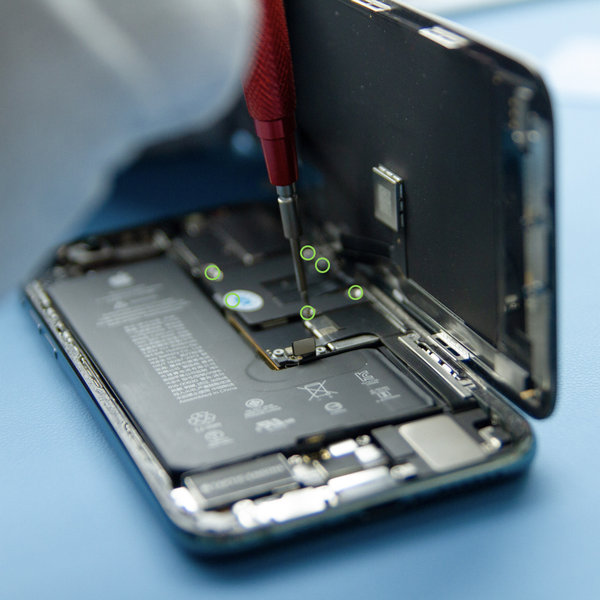

• Za pomocą śrubokręta Pentalobe odkręć sześć śrub o długości 1,3 mm, które mocują wspornik osłony płyty głównej, a następnie zdejmij go.

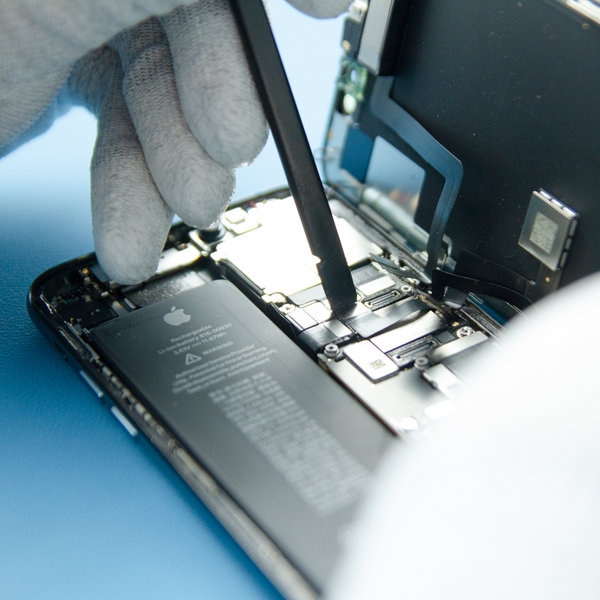

• Odłącz złącze przewodu panelu OLED, przedniego czujnika oraz digitizera, używając narzędzia Spudger.

• Odłącz wyświetlacz od płyty głównej.

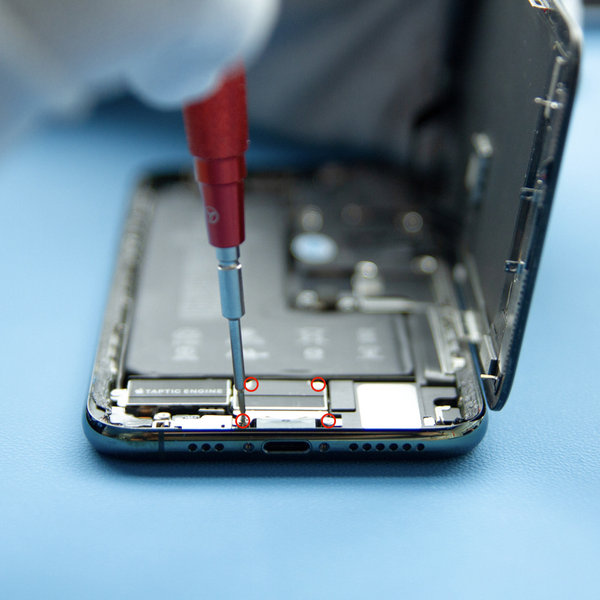

• Za pomocą śrubokręta Pagoda odkręć cztery śruby o długości 1,5 mm, które mocują dolną osłonę złącza baterii, a następnie ją zdejmij.

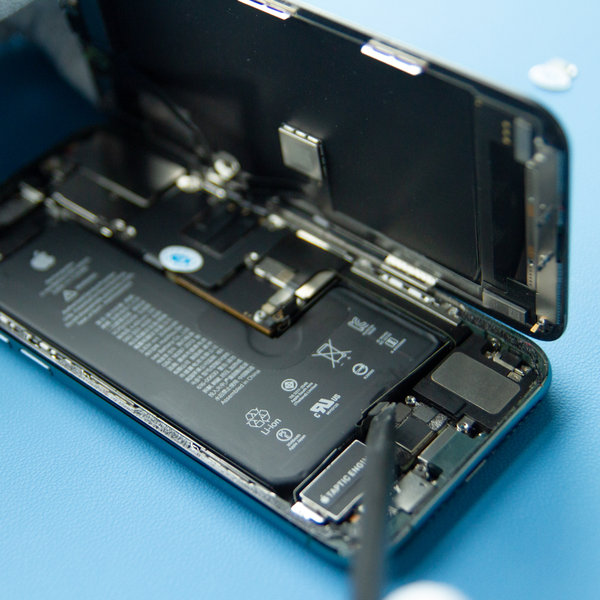

• Użyj narzędzia Spudger, aby odłączyć dolny przewód baterii.

• Użyj narzędzia Spudger, aby odłączyć złącze modułu Taptic Engine.

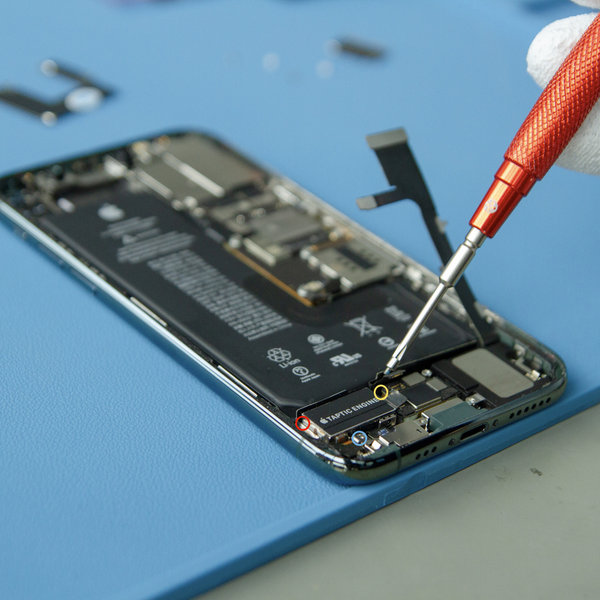

• Następnie za pomocą śrubokręta Pentalobe odkręć trzy śruby mocujące silnik Taptic:

- pierwsza śruba o długości 1,9 mm,

- druga śruba o długości 1,4 mm,

- trzecia śruba o długości 4,1 mm.

Po odkręceniu śrub wyjmij moduł Taptic Engine.

Podczas całej naprawy odkładaj każdą śrubkę osobno, aby przy ponownym montażu wróciła dokładnie na swoje miejsce - zapobiegnie to uszkodzeniu iPhone’a.

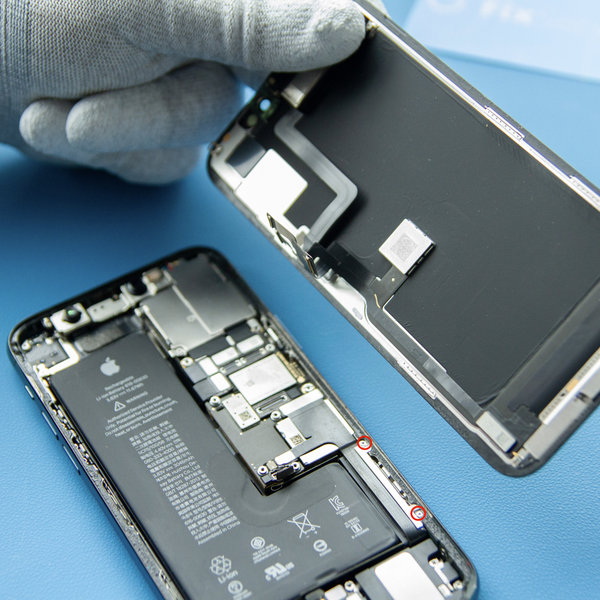

• Za pomocą śrubokręta Pentalobe odkręć dwie śruby o długości 1,4 mm, które mocują uchwyt taśmy flex Lightning, a następnie go zdejmij.

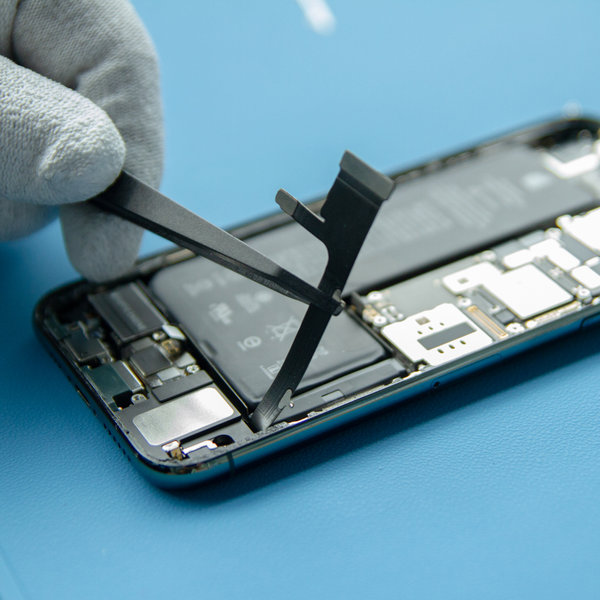

• Użyj narzędzia Spudger, aby odłączyć oba złącza taśmy flex Lightning od płyty głównej.
• Następnie delikatnie unieś taśmę Lightning i odgnij ją lekko w kierunku dolnej krawędzi iPhone’a, aby uzyskać lepszy dostęp do znajdującej się pod spodem baterii.

• Bateria jest przymocowana do tylnej obudowy za pomocą trzech pasków klejących - jednego przy dolnej krawędzi baterii, drugiego przy górnej oraz trzeciego po prawej stronie.
• Każdy pasek ma jedną lub dwie czarne końcówki do wyciągania, które są lekko przyklejone do bocznych krawędzi baterii.

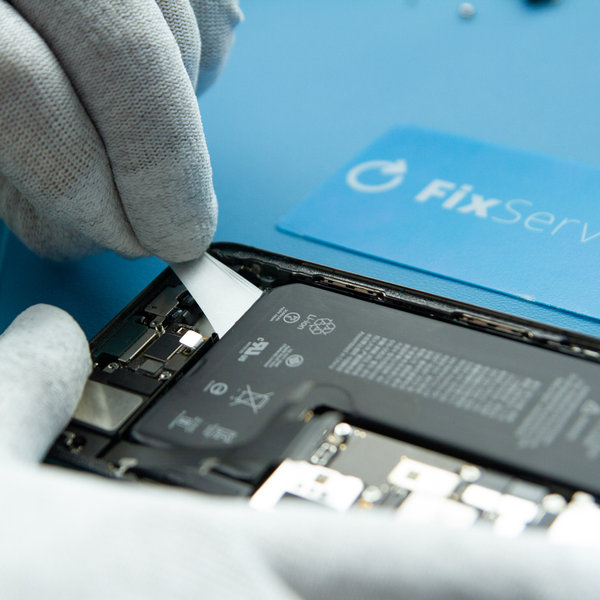

• Chwyć te końcówki jednocześnie i powoli wyciągaj paski kleju spod baterii.
• Powtórz ten proces dla wszystkich trzech pasków.

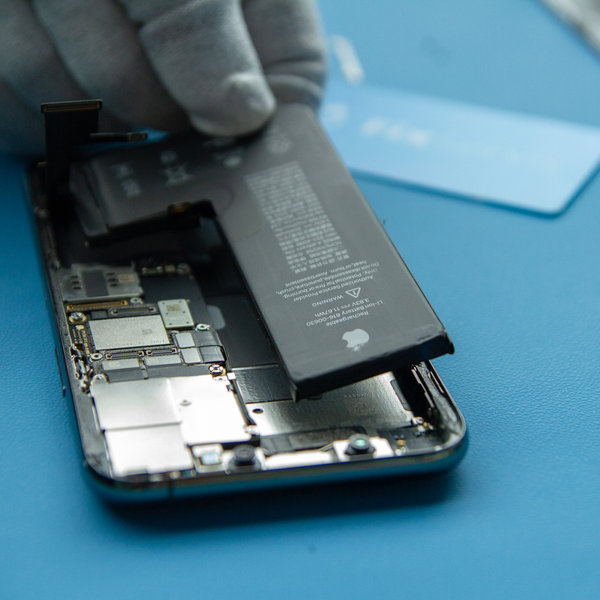

• Wyjmij baterię, używając narzędzia Spudger.

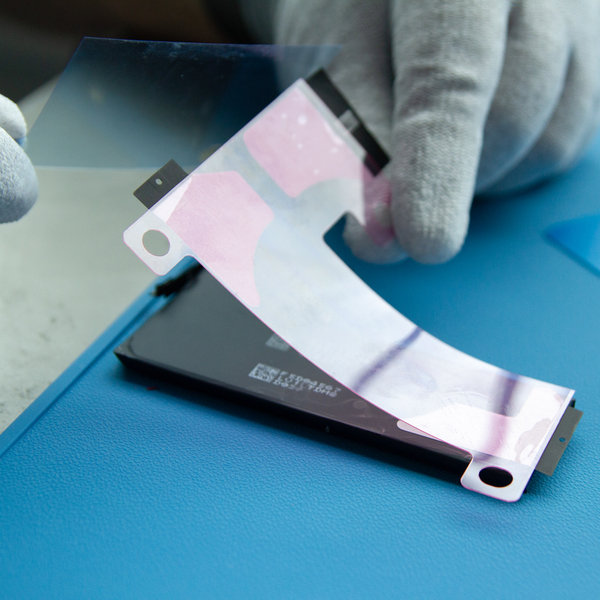

• Zdejmij niebieską folię z nowego zestawu taśm klejących i wyrzuć ją.
• Ostrożnie umieść taśmy klejące na baterii i przyklej je zgodnie z pokazanym układem.
• Dociśnij paski palcami lub miękką ściereczką, aby dobrze przylgnęły do powierzchni baterii.
• Dociśnij również środkową część, aby przykleić czarną etykietę kontrolną.

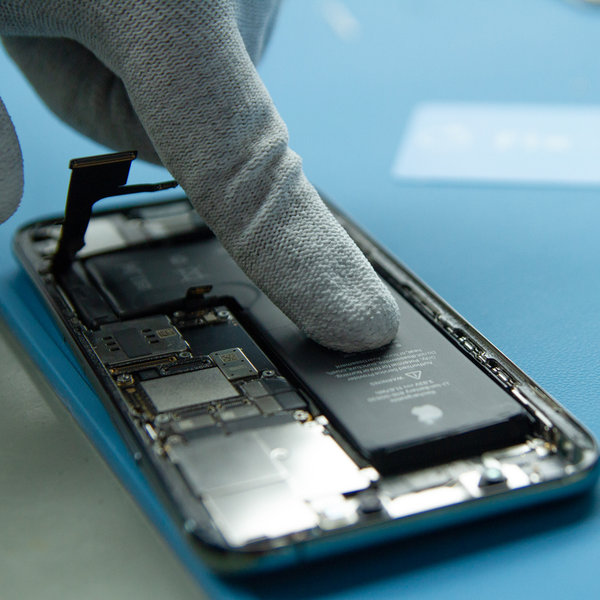

• Ostrożnie włóż baterię do iPhone’a.
• Upewnij się, że złącze baterii jest prawidłowo ustawione w linii ze złączem na płycie głównej.

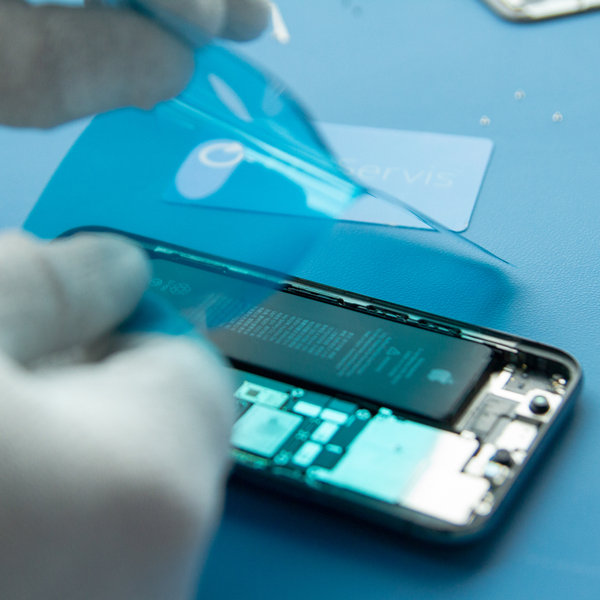

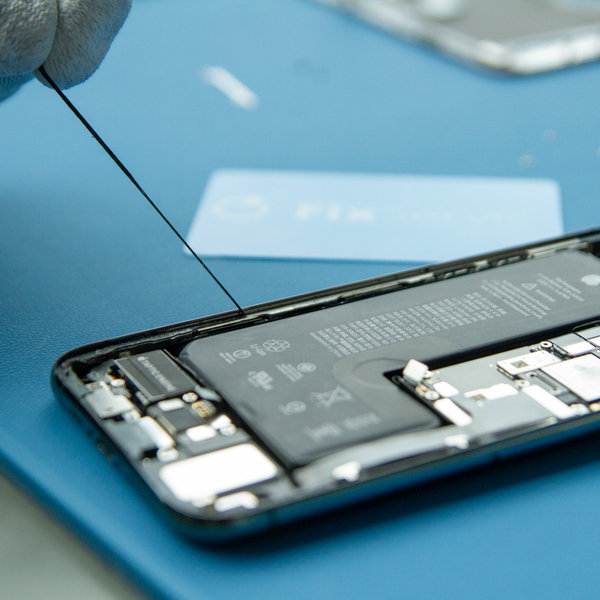

• Usuń stary klej wzdłuż krawędzi iPhone’a.

• Przyklej nowy klej pod taśmę LCD.
• Podłącz ponownie baterię.

Nowy klej zapewni odporność iPhone’a na wodę i kurz.

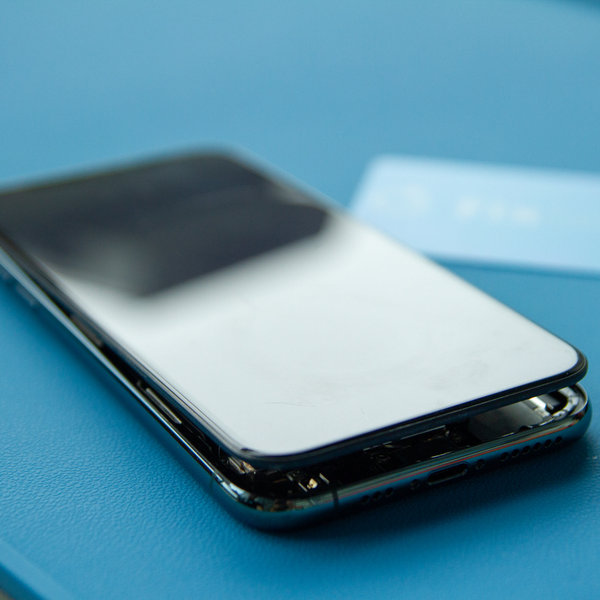

• Podczas ponownego montażu postępuj zgodnie z tymi instrukcjami w odwrotnej kolejności.
