Wymiana baterii iPhone 11
Trudność techniczna
Czas trwania procedury
Liczba kroków w tutorialu
Baterie Apple są w stanie utrzymać 80% pojemności przez około 500 cykli ładowania, co u większości użytkowników trwa około 18–24 miesięcy. Zużycie baterii oznacza konieczność częstszego ładowania, ale może również spowalniać działanie iPhone’a, dlatego skorzystaj z tego poradnika, aby przywrócić pełną wydajność swojego urządzenia.
Ten poradnik zawiera także instrukcje dotyczące całkowitego odłączenia wyświetlacza, demontażu dolnego głośnika oraz modułu Taptic Engine, aby uzyskać lepszy dostęp do pasków klejących baterii.
Po zakończeniu naprawy skalibruj nową baterię, aby zapewnić jej optymalną wydajność. Naładuj baterię do 100% i pozostaw ją podłączoną jeszcze przez co najmniej 2 godziny. Następnie używaj iPhone’a, aż całkowicie się rozładuje, po czym naładuj go do 100% bez przerw.

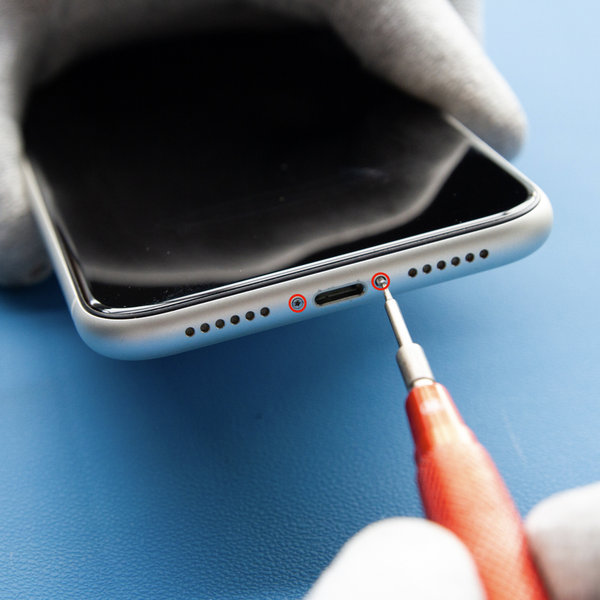

Krok 1 Usuwanie śrub pentalobe
Przed rozpoczęciem należy rozładować iPhone’a poniżej 25%, ponieważ naładowana bateria litowo-jonowa może zapalić się lub eksplodować w przypadku przypadkowego przecięcia.
- Wyłącz iPhone’a.
- Odkręć dwie śruby pentalobe o długości 6,7 mm znajdującece się na dolnej krawędzi iPhone’a, używając śrubokręta pentalobe (Ph0001.2).
Otwarcie iPhone’a spowoduje przerwanie jego uszczelnienia wodoodpornego, dlatego przed rozpoczęciem przygotuj nową uszczelkę. Bez niej Twój iPhone nie będzie wodoodporny.

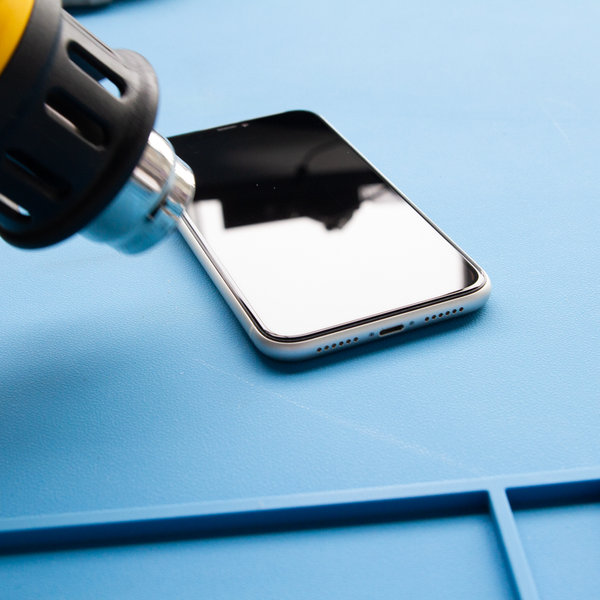

Krok 2 Otwieranie 1
Podgrzanie dolnej krawędzi iPhone’a pomaga zmiękczyć klej trzymający wyświetlacz, co ułatwia jego otwarcie.
- Używając suszarki do włosów lub opalarki, podgrzewaj dolną krawędź iPhone’a przez około 3 minuty, aż osiągnie temperaturę około 80°C.
- Nie wkładaj iPhone’a do mikrofalówki!!!

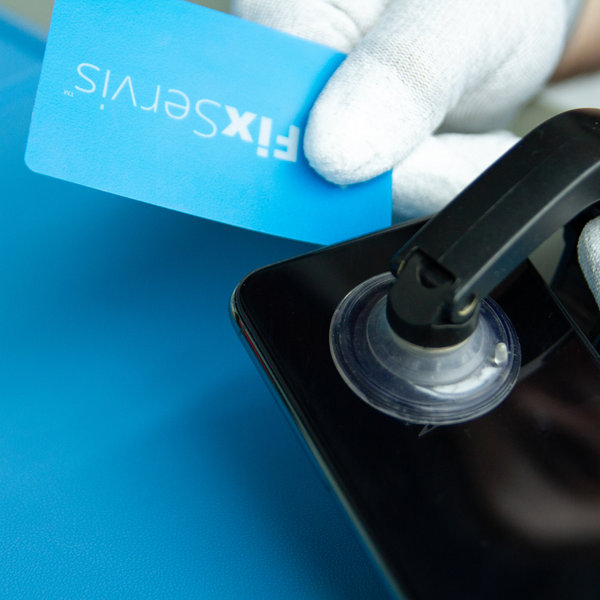

Krok 3 Otwieranie 2
- Umieść przyssawki blisko dolnej krawędzi iPhone’a - jedną z przodu, a drugą z tyłu - i delikatnie je dociśnij.
- Trzymając iPhone’a pewnie, użyj przyssawek, aby oddzielić ekran od tylnej części urządzenia.
- Po oddzieleniu wyświetlacza na około 3 mm od obudowy wsuń kartę FixServis w powstałą szczelinę.
Klej, który utrzymuje wyświetlacz, jest bardzo mocny, dlatego stworzenie początkowej szczeliny wymaga sporej siły. Jeśli masz trudności, ponownie podgrzej dolną krawędź i delikatnie przesuwaj ekran w górę i w dół, aby osłabić klej, aż uda się uzyskać szczelinę na wsunięcie karty FixServis.

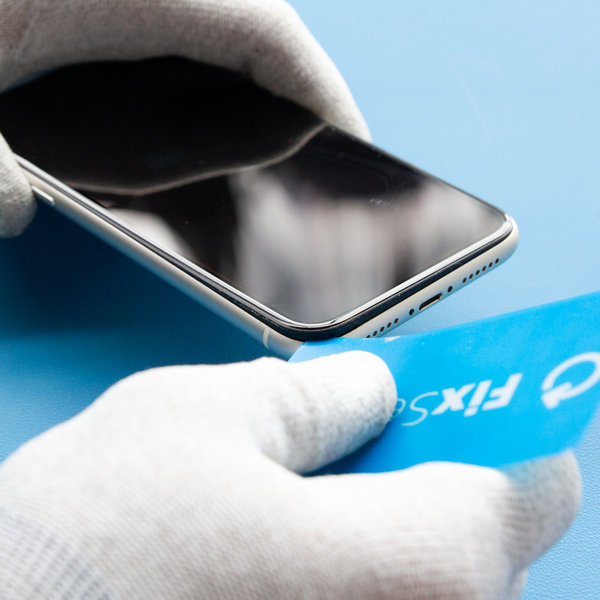

Krok 4 Otwieranie 3
- Przesuń kartę FixServis wzdłuż dolnego lewego rogu i w górę lewej krawędzi, aby odciąć klej trzymający wyświetlacz.
- Powtórz tę samą czynność wzdłuż dolnego prawego rogu i w górę prawej krawędzi.
Nie wsuwaj karty zbyt głęboko, aby nie uszkodzić wewnętrznych podzespołów iPhone’a.
Krok 5 Otwieranie 4
- Po skutecznym odcięciu kleju na krawędziach usuń przyssawki.
- Otwórz iPhone’a, odchylając wyświetlacz w lewo jak książkę.
- Zalecamy podeprzeć wyświetlacz, aby nie uszkodzić delikatnej taśmy łączącej ekran z płytą główną.
Na tym etapie nie próbuj całkowicie odłączać wyświetlacza - nadal jest on połączony z płytą główną kilkoma bardzo delikatnymi taśmami.

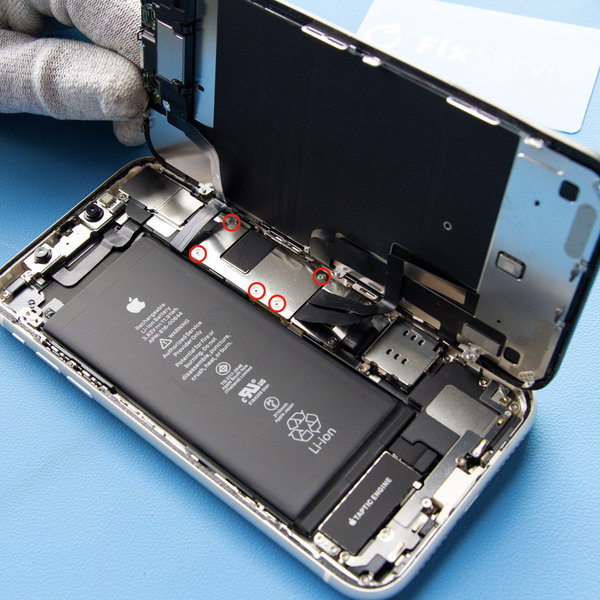

Krok 6 Odkręć osłonę złącza baterii
- Odkręć pięć śrub o długości 1,3 mm za pomocą śrubokręta Pentalobe, które mocują wspornik osłony złącza baterii, a następnie zdejmij go.
Podczas całej naprawy odkładaj każdą śrubkę osobno, aby przy montażu wróciła dokładnie na swoje miejsce - pozwoli to uniknąć uszkodzenia iPhone’a.

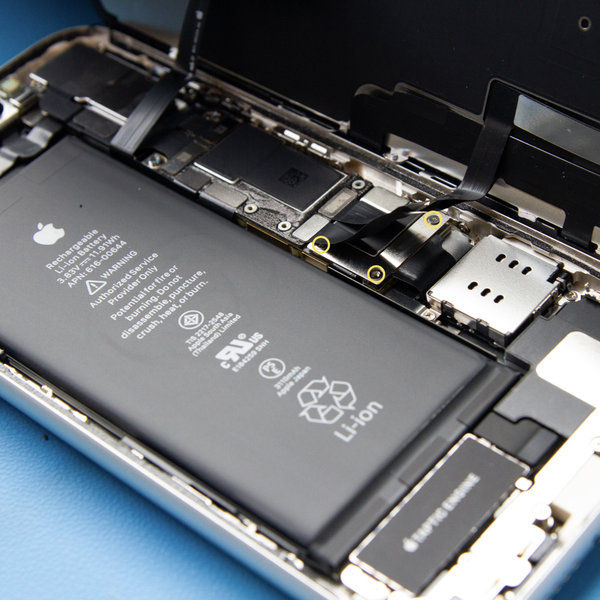

Krok 7 Usuń osłonę złącza baterii
- Odkręć trzy śruby o długości 1,1 mm za pomocą śrubokręta Pentalobe (Y), które mocują osłonę złącza baterii, a następnie ją zdejmij.
Podczas całej naprawy odkładaj każdą śrubkę oddzielnie, aby przy ponownym montażu wróciła dokładnie na swoje miejsce - dzięki temu unikniesz uszkodzenia iPhone’a.

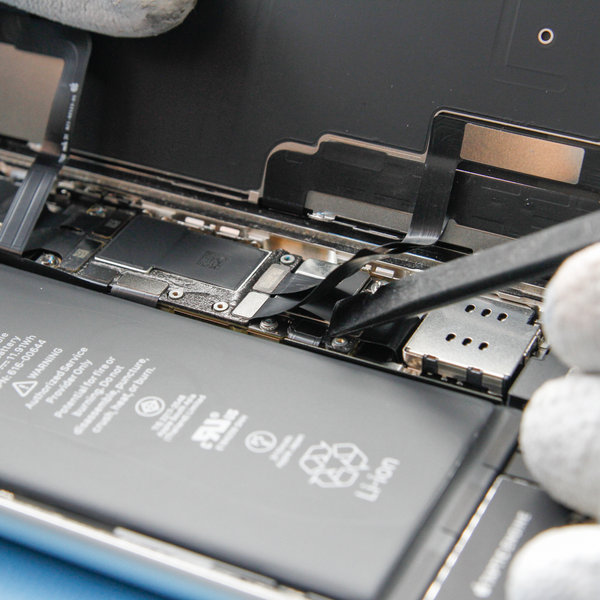

Krok 8 Odłącz baterię
- Użyj końcówki narzędzia Spudger, aby odłączyć złącze baterii od płyty głównej.
- Delikatnie odgnij złącze od płyty, aby zapobiec przypadkowemu kontaktowi i doprowadzeniu zasilania podczas naprawy.

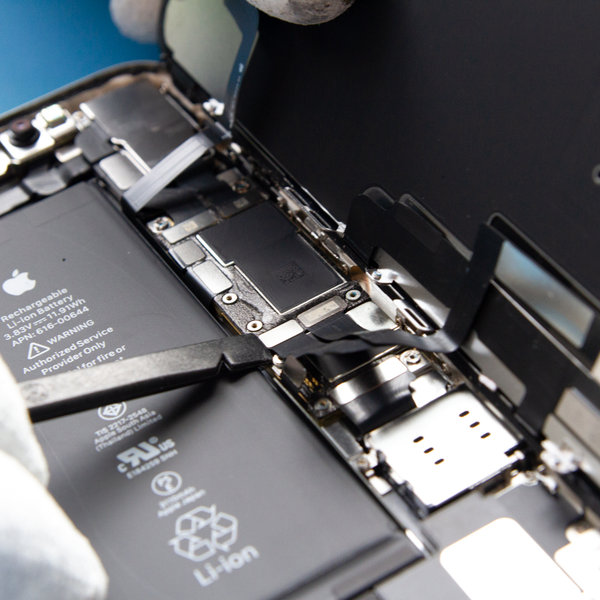

Krok 9 Odłącz wyświetlacz OLED + digitizer
- Odłącz złącze przewodu wyświetlacza OLED i digitizera, używając narzędzia Spudger.

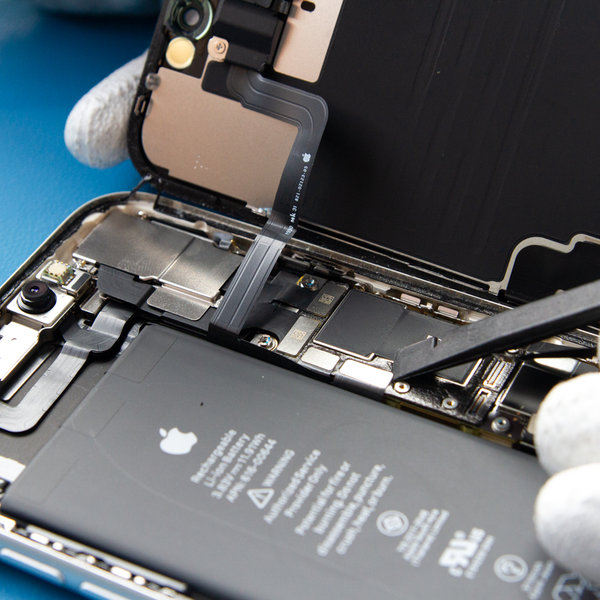

Krok 10 Odłączanie przednich czujników
- Odłącz złącze taśmy przednich czujników, używając narzędzia Spudger.
- Następnie zdejmij wyświetlacz.

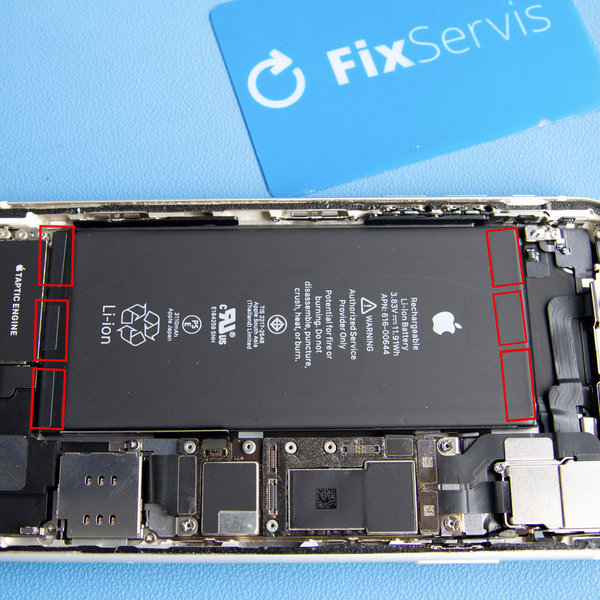

Krok 11 Odrywanie pasków klejących
- Sześć pasków rozciągliwego kleju utrzymuje baterię na miejscu — trzy przy górnej krawędzi i trzy przy dolnej.
- Każdy pasek kleju ma czarny uchwyt na jednym końcu, który jest łatwy do chwycenia i zagięcia na górną część baterii.

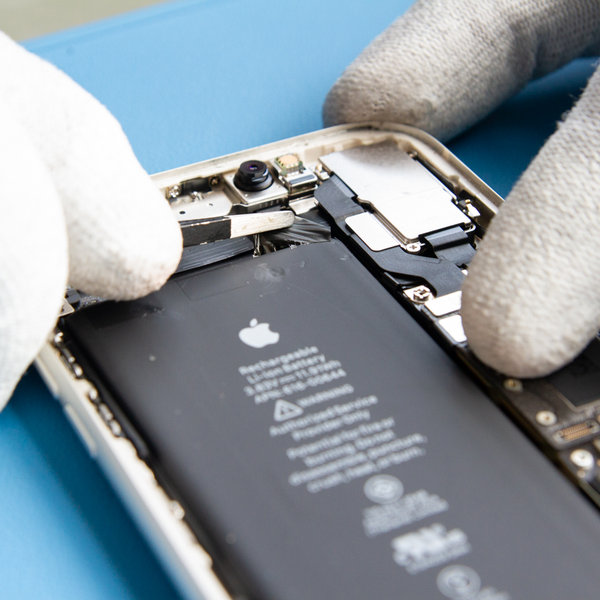

Krok 12 Odrywanie pasków klejących 2
- Bateria jest przymocowana do tylnej obudowy za pomocą sześciu pasków klejących — trzech przy dolnej krawędzi baterii i trzech przy górnej.
- Każdy pasek ma jedną lub dwie czarne końcówki do wyciągania, które są lekko przyklejone do bocznych krawędzi baterii.
- Używając tępych pęset, chwyć końcówki i powoli wyciągaj paski kleju spod baterii.
- Powtórz ten proces ze wszystkich stron.

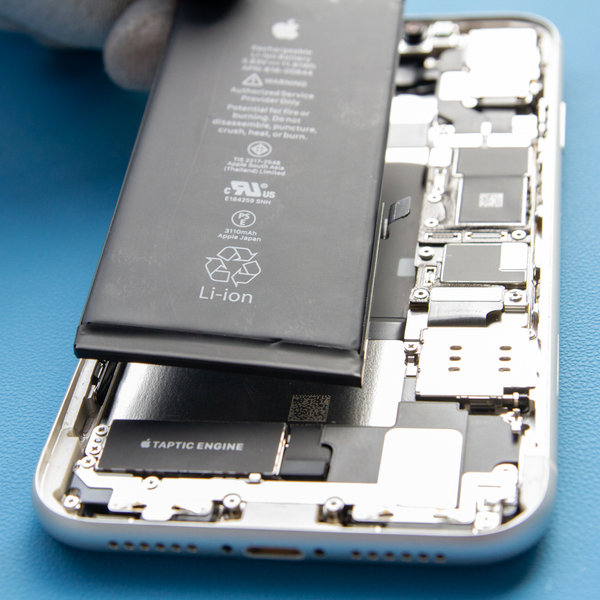

Krok 13 Usuwanie baterii
- Usuń baterię.

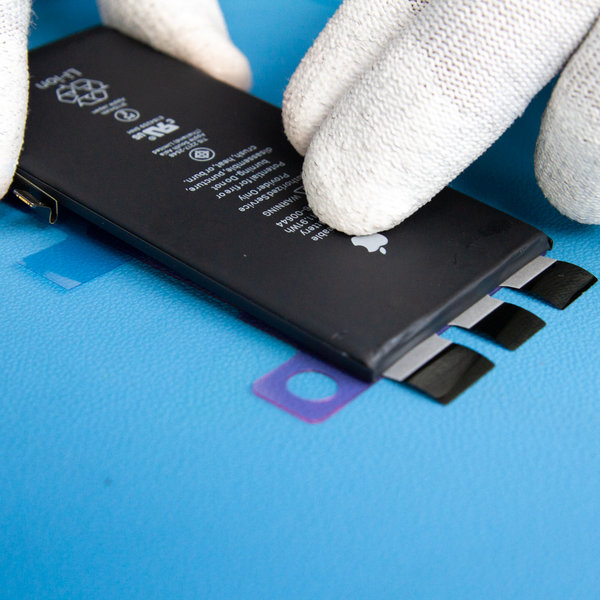

Krok 14 Nałóż nową taśmę klejącą na nową baterię
- Zdejmij niebieską folię ochronną z nowego zestawu taśm klejących i wyrzuć ją.
- Ostrożnie umieść taśmy klejące na baterii i przyklej je zgodnie z pokazanym układem.
- Użyj palców lub miękkiej ściereczki, aby dokładnie docisnąć paski do powierzchni baterii.
- Dociśnij także środkową część, aby przymocować czarną etykietę kontrolną do baterii.

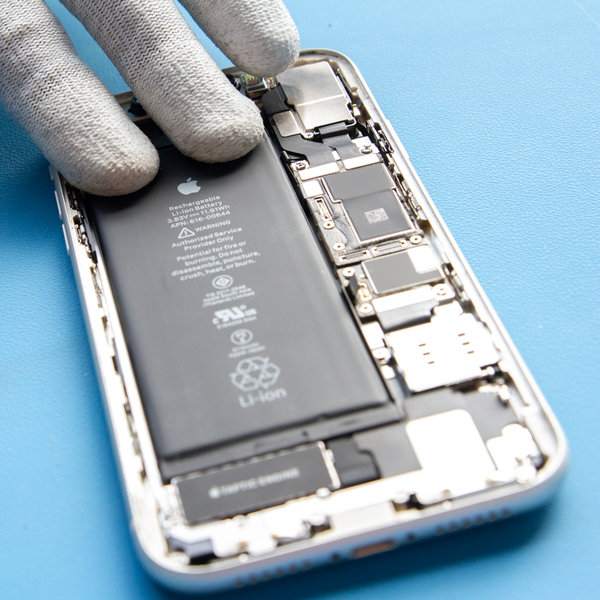

Krok 15 Włóż nową baterię do iPhone’a
- Ostrożnie włóż baterię do iPhone’a.
- Upewnij się, że złącze baterii jest prawidłowo ustawione w linii ze złączem na płycie głównej.

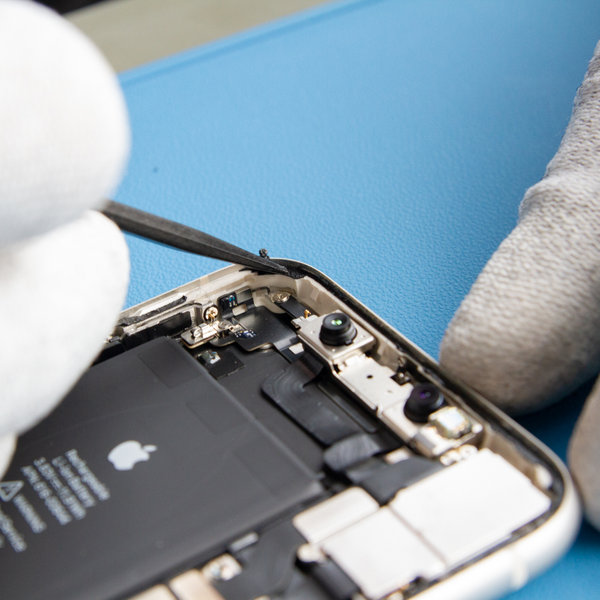

Krok 16 Usuń stary klej z krawędzi iPhone’a
- Usuń stary klej wzdłuż krawędzi iPhone’a.

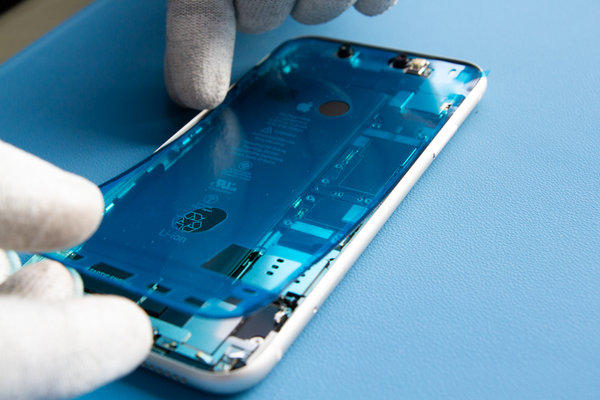

Krok 17 Przyklej nową taśmę klejącą wokół krawędzi iPhone’a
- Przyklej nowy pasek klejący na krawędzie iPhone’a.
- Podłącz ponownie baterię.
Nowy klej zapewni odporność iPhone’a na wodę i kurz.

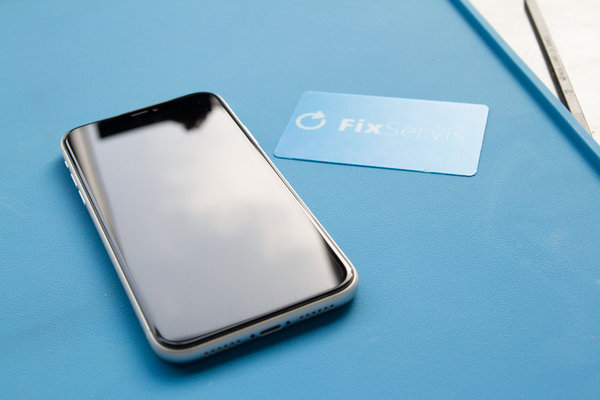

Krok 18 Ponowny montaż iPhone’a
- Aby złożyć urządzenie, wykonaj powyższe instrukcje w odwrotnej kolejności.
