Wymiana wyświetlacza LCD w iPhone 11
Trudność techniczna
Czas trwania procedury
Liczba kroków w tutorialu
Niezbędne części zamienne
Narzędzia do wymiany
Dodaj wszystko
Polecane akcesoria
W przypadku gdy ekran Twojego iPhone’a 11 jest pęknięty, nie reaguje na dotyk lub nie wyświetla obrazu po włączeniu telefonu, możesz skorzystać z tego poradnika, aby samodzielnie wymienić wyświetlacz.
Zespół głośnika + czujnika słuchawki umieszczony z tyłu wyświetlacza jest fabrycznie sparowany z Twoim indywidualnym iPhonem, dlatego podczas każdej wymiany musisz przenieść go ze starego ekranu na nowy. Zawiera on iluminator podczerwieni, który jest częścią biometrycznego systemu Face ID. Jeśli Face ID zostanie uszkodzony lub wymieniony, przestanie działać, dlatego zachowaj szczególną ostrożność, aby nie naruszyć żadnego z tych elementów. W przypadku uszkodzenia jedynie Apple lub autoryzowany technik Apple może przywrócić funkcję Face ID.
Uwaga: Po wymianie ekranu funkcja True Tone zostanie wyłączona, nawet jeśli użyjesz oryginalnego wyświetlacza Apple. Dodatkowo Twój iPhone może tymczasowo wyświetlać komunikat o „oryginalności” części.

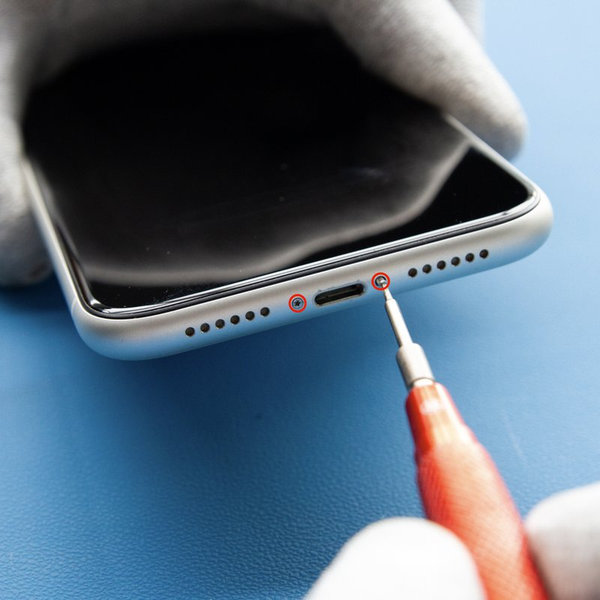

Krok 1 Usuwanie śrub pentalobe
Przed rozpoczęciem należy rozładować iPhone’a poniżej 25%, ponieważ naładowana bateria litowo-jonowa może zapalić się lub eksplodować w przypadku przypadkowego przecięcia.
- Wyłącz iPhone’a.
- Odkręć dwie śruby pentalobe o długości 6,7 mm znajdujące się na dolnej krawędzi iPhone’a, używając śrubokręta pentalobe (Ph0001.2).
Otwarcie iPhone’a spowoduje przerwanie jego uszczelnienia wodoodpornego, dlatego przed rozpoczęciem przygotuj nową uszczelkę. Bez niej Twój iPhone nie będzie już wodoodporny.

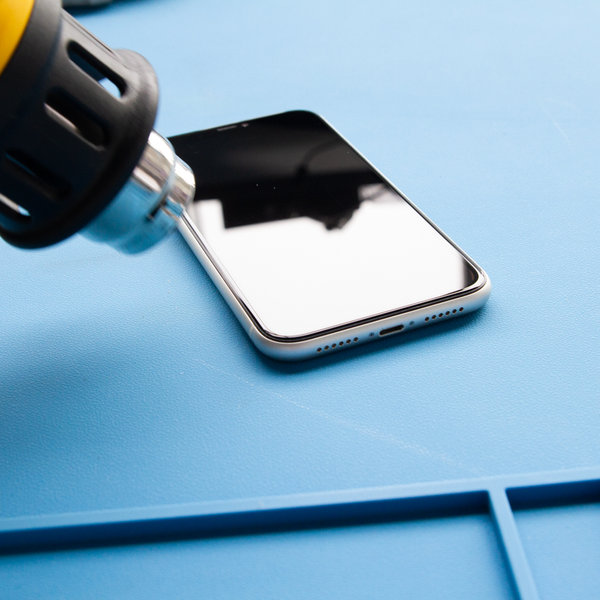

Krok 2 Otwieranie 1
Podgrzanie dolnej krawędzi iPhone’a pomaga zmiękczyć klej ekranu i ułatwia jego otwarcie.
- Używając suszarki do włosów lub opalarki, podgrzewaj dolną krawędź iPhone’a przez około 3 minuty, aby osiągnąć temperaturę około 80°C.
- Nie wkładaj iPhone’a do mikrofalówki!!!

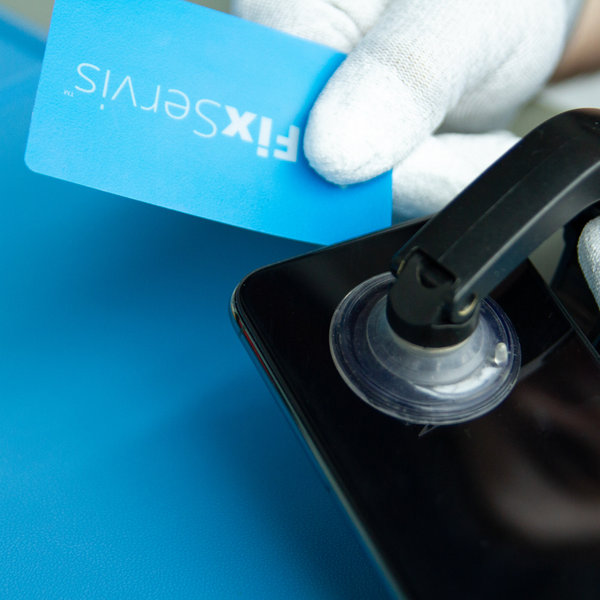

Krok 3 Otwieranie 2
- Umieść przyssawki blisko dolnej krawędzi iPhone’a - jedną z przodu, a drugą z tyłu - i delikatnie dociśnij je na miejsce.
- Trzymając iPhone’a pewnie, użyj delikatnie działających przyssawek, aby oddzielić ekran od tylnej części telefonu.
- Po oddzieleniu wyświetlacza na około 3 mm od obudowy, wsuń kartę FixServis w powstałą szczelinę.
Klej utrzymujący wyświetlacz jest bardzo mocny, dlatego stworzenie początkowej szczeliny wymaga sporej siły. Jeśli napotkasz trudności, ponownie podgrzej dolną krawędź i delikatnie przesuwaj ekran w górę i w dół, aby osłabić klej, aż uda się wytworzyć szczelinę na wsunięcie karty FixServis.

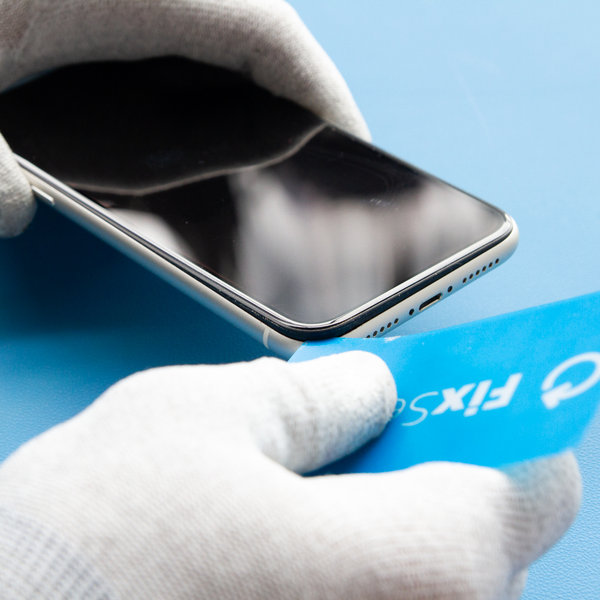

Krok 4 Otwieranie 3
- Przesuń kartę FixServis wzdłuż dolnego lewego rogu i w górę lewej krawędzi, aby odciąć klej trzymający wyświetlacz.
- Powtórz tę samą czynność wokół dolnego prawego rogu i w górę prawej krawędzi.
Nie wsuwaj karty zbyt głęboko, aby nie uszkodzić wewnętrznych podzespołów iPhone’a.
Krok 5 Otwieranie 4
- Po skutecznym odcięciu kleju na krawędziach usuń przyssawki.
- Otwórz iPhone’a, odchylając wyświetlacz w lewo jak książkę.
- Zalecamy podeprzeć wyświetlacz, aby nie uszkodzić delikatnej taśmy, która łączy ekran z płytą główną.
Na tym etapie nie próbuj całkowicie odłączać wyświetlacza — wciąż jest on połączony z płytą główną kilkoma bardzo delikatnymi taśmami.

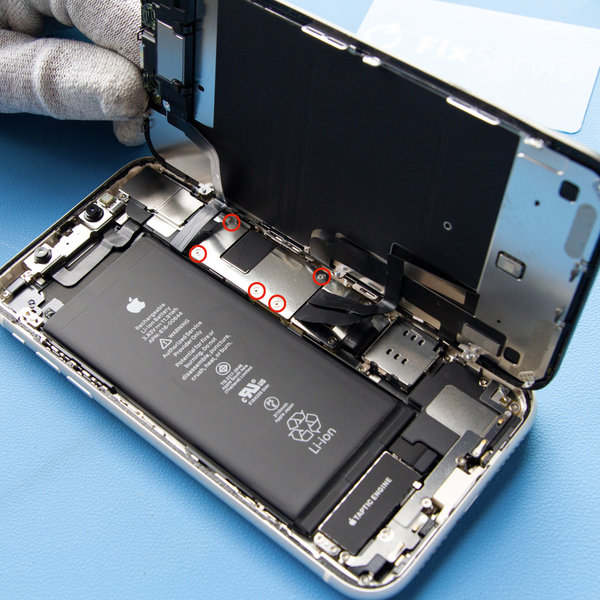

Krok 6 Usuwanie osłony płyty głównej
- Odkręć pięć śrub o długości 1,3 mm za pomocą śrubokręta Pentalobe (Y), które mocują osłonę płyty głównej, a następnie zdejmij ją.
Podczas całej naprawy odkładaj każdą śrubkę osobno, aby przy montażu wróciła dokładnie na swoje miejsce - unikniesz w ten sposób uszkodzenia iPhone’a.

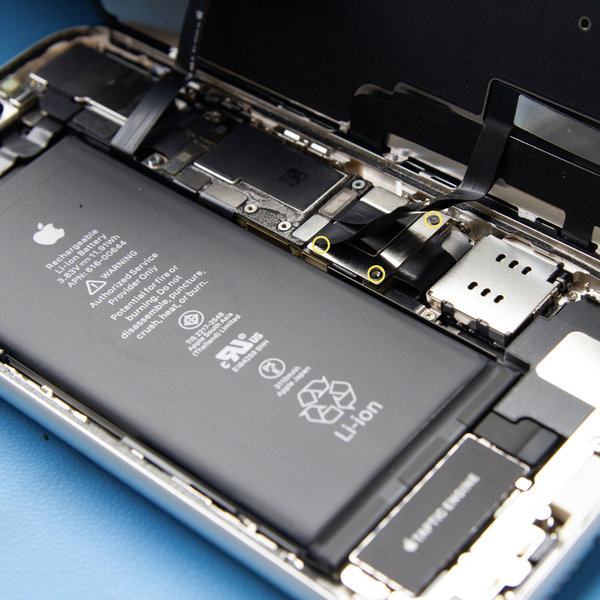

Krok 7 Usuń osłonę złącza baterii
- Odkręć trzy śruby o długości 1,1 mm za pomocą śrubokręta Pentalobe (Y), które mocują osłonę złącza baterii, a następnie ją zdejmij.
Podczas całej naprawy odkładaj każdą śrubkę osobno, aby przy montażu wróciła dokładnie na swoje miejsce - to pozwoli uniknąć uszkodzenia iPhone’a.

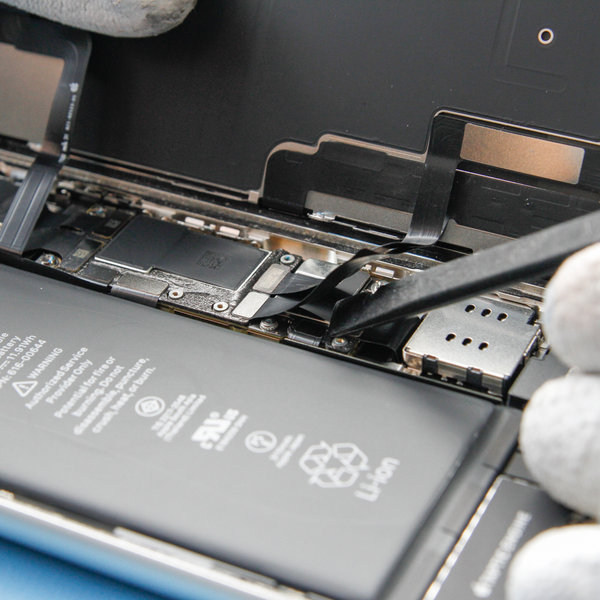

Krok 8 Odłączanie baterii
- Użyj końcówki narzędzia Spudger, aby odłączyć złącze baterii od płyty głównej.
- Delikatnie odgnij złącze od płyty głównej, aby zapobiec przypadkowemu kontaktowi i doprowadzeniu zasilania podczas naprawy.

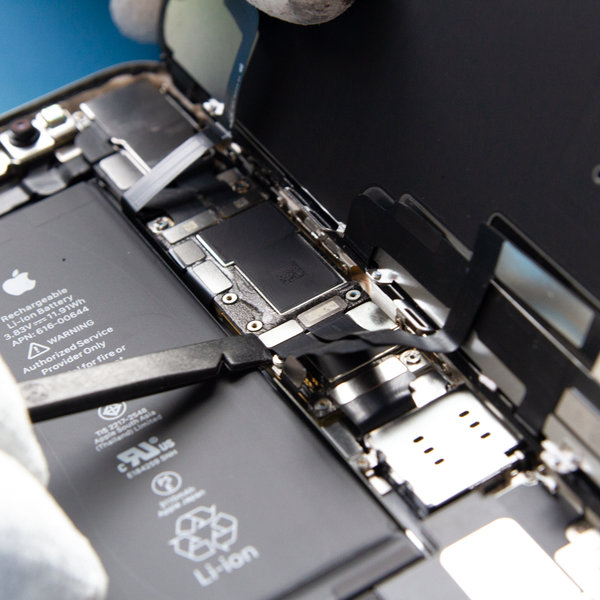

Krok 9 Odłącz wyświetlacz OLED + digitizer
- Odłącz złącze przewodu wyświetlacza OLED i digitizera, używając narzędzia Spudger.

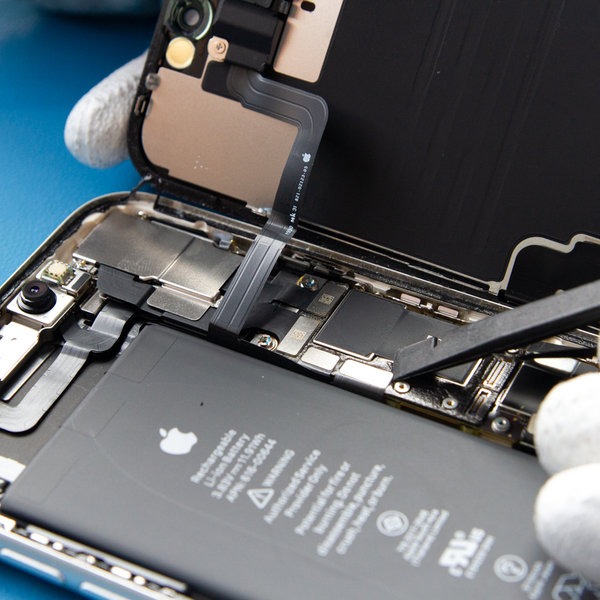

Krok 10 Odłączanie przednich czujników
- Odłącz złącze taśmy przednich czujników, używając narzędzia Spudger.
- Następnie zdejmij wyświetlacz.

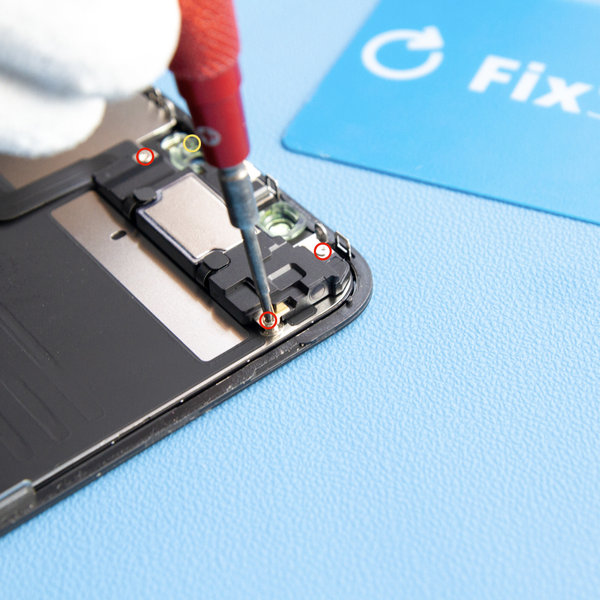

Krok 11 Odkręcanie przedniego modułu
-
Odkręć cztery śruby mocujące moduł głośnika i czujników:
- Trzy śruby 1,6 mm
- Jedna śruba Y000 1,3 mm

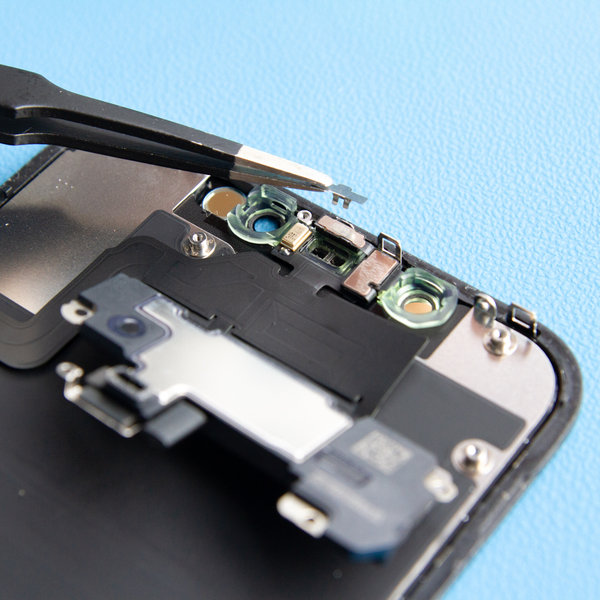

Krok 12 Usuwanie osłony czujnika światła
- Użyj pęsety, aby zdjąć mały uchwyt prosto do góry z czujnika.
- Następnie odłącz złącze czujnika.

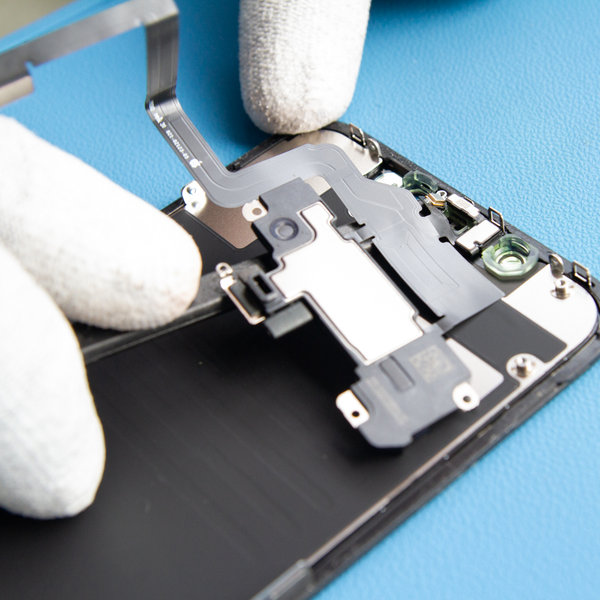

Krok 13 Odrywanie modułu głośnika
- Użyj narzędzia Spudger, aby delikatnie odkleić moduł głośnika.
Moduł głośnika jest przymocowany za pomocą bardzo cienkich taśm flex — uważaj, aby ich nie naprężyć ani nie uszkodzić.
Krok 14 Zainstaluj nowy wyświetlacz LCD
- Zainstaluj moduł głośnika i przednich czujników na nowym wyświetlaczu LCD.
Aby przeprowadzić montaż, wykonaj powyższe instrukcje w odwrotnej kolejności.
