Wymiana baterii iPhone 12 Pro
Trudność techniczna
Czas trwania procedury
Liczba kroków w tutorialu
Baterie Apple utrzymują 80% pojemności przez 500 cykli ładowania, co dla większości użytkowników oznacza około 18–24 miesięcy. Zużycie baterii powoduje konieczność częstszego ładowania, ale może też spowalniać działanie iPhone’a, dlatego skorzystaj z tego poradnika, aby przywrócić pełną wydajność urządzenia.
Instrukcja obejmuje również całkowite odłączenie wyświetlacza, demontaż dolnego głośnika oraz silnika Taptic, aby uzyskać lepszy dostęp do pasków uszczelniających baterię.
Po zakończeniu naprawy skalibruj nową baterię dla optymalnej wydajności. Naładuj ją do 100% i pozostaw podłączoną jeszcze przez co najmniej 2 godziny. Następnie używaj iPhone’a aż do całkowitego rozładowania, a potem naładuj ponownie do 100% bez przerwy.

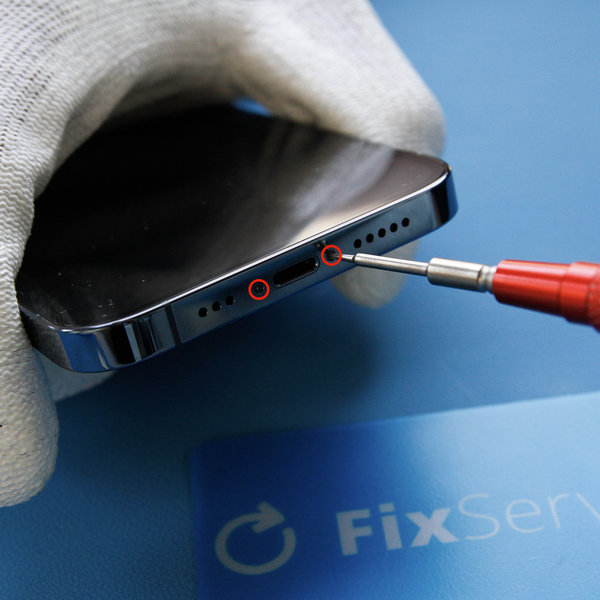

Krok 1 Demontaż śrub pentalobe
Przed rozpoczęciem należy rozładować iPhone poniżej 25%, ponieważ naładowana bateria litowo-jonowa może się zapalić lub eksplodować w przypadku przypadkowego przecięcia.
- Wyłącz iPhone
- Odkręć dwie śruby pentalobe o długości 6,7 mm znajdujące się na dolnej krawędzi iPhone’a, używając śrubokręta pentalobe (Ph0001.2).
Otwarcie iPhone’a spowoduje przerwanie jego uszczelnienia wodoodpornego, dlatego przygotuj nową uszczelkę przed rozpoczęciem tego kroku. Bez nowej uszczelki Twój iPhone nie będzie wodoodporny.

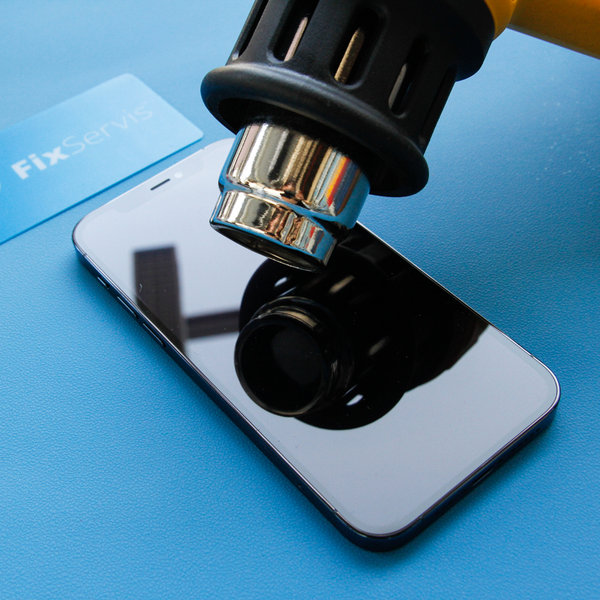

Krok 2 Otwieranie 1
Podgrzanie dolnej krawędzi iPhone’a pomaga zmiękczyć klej ochrony ekranu i ułatwia jego otwarcie.
- Używając suszarki do włosów lub opalarki, ogrzewaj dolną krawędź iPhone’a przez około 3 minuty, aby osiągnąć temperaturę około 80 °C.
- Nie wkładaj iPhone’a do mikrofalówki!!!

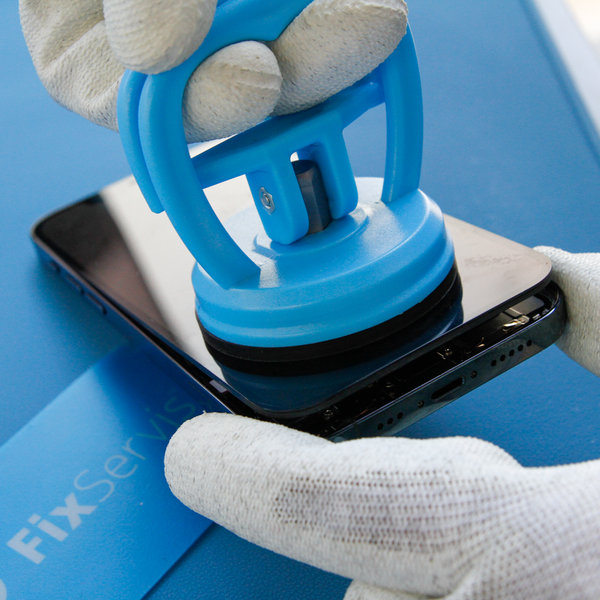

Krok 3 Otwieranie 2
- Umieść przyssawki w pobliżu dolnej krawędzi iPhone’a – jedną z przodu, drugą z tyłu – i delikatnie dociśnij je na miejsce.
- Trzymając iPhone’a pewnie, użyj przyssawek, aby ostrożnie oddzielić ekran od tylnej części telefonu.
- Po oddzieleniu wyświetlacza na około 3 mm od obudowy, wsuwaj kartę FixServis w powstałą szczelinę.
Klej utrzymujący wyświetlacz jest bardzo mocny, dlatego stworzenie początkowej szczeliny wymaga znacznej siły. Jeśli masz trudności, ponownie podgrzej dolną krawędź i delikatnie przesuwaj ekran w górę i w dół kilkukrotnie, aby osłabić klej, aż uda się wprowadzić kartę FixServis.

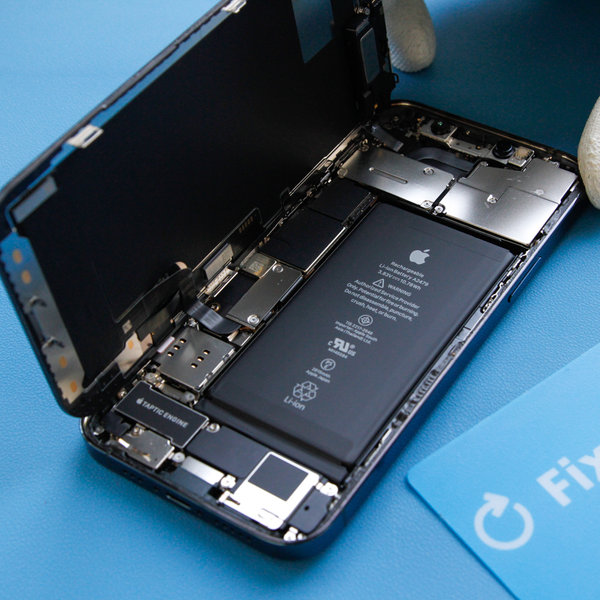

Krok 4 Otwieranie 3
- Po pomyślnym odłączeniu kleju od krawędzi usuń przyssawki.
- Otwórz iPhone’a, obracając wyświetlacz w lewo jak książkę.
- Zalecamy podtrzymanie wyświetlacza, aby nie oderwać płaskiego przewodu łączącego ekran z płytą główną.
Na razie nie próbuj całkowicie odłączać wyświetlacza, ponieważ kilka delikatnych przewodów płaskich nadal łączy go z płytą główną iPhone’a.

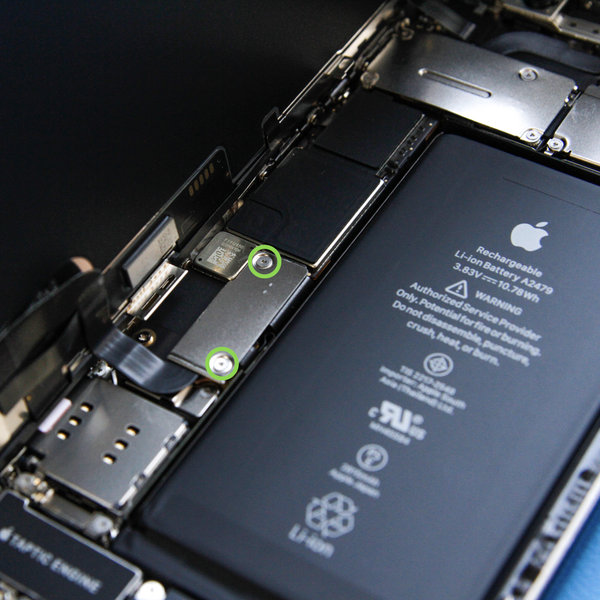

Krok 5 Demontaż złącza baterii i osłony wyświetlacza
- Odkręć dwie śruby o długości 1,1 mm za pomocą śrubokręta pentalobe (Y), które mocują osłonę złącza, a następnie usuń ją przy pomocy pęsety.
Podczas całej naprawy pilnuj, aby każda śruba wróciła dokładnie na swoje miejsce, aby uniknąć uszkodzenia iPhone’a.

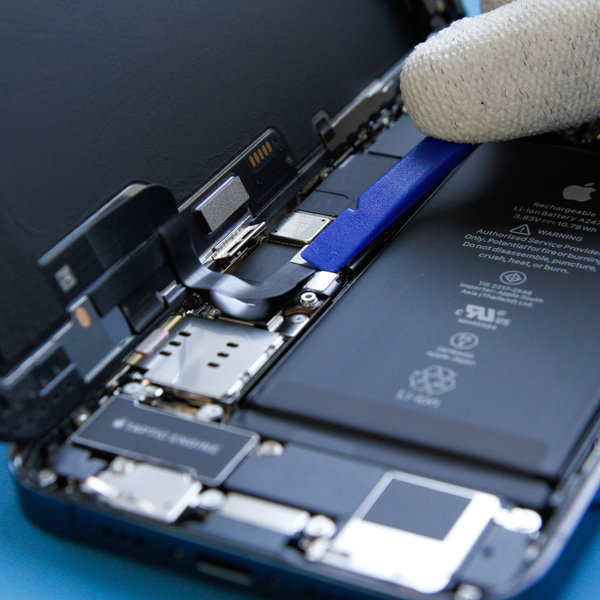

Krok 6 Odłączanie baterii
- Użyj końcówki narzędzia Spudger, aby odłączyć złącze baterii od płyty głównej.
- Następnie delikatnie odchyl złącze nieco od płyty głównej, aby zapobiec przypadkowemu kontaktowi ze złączem i doprowadzeniu zasilania do telefonu podczas naprawy.

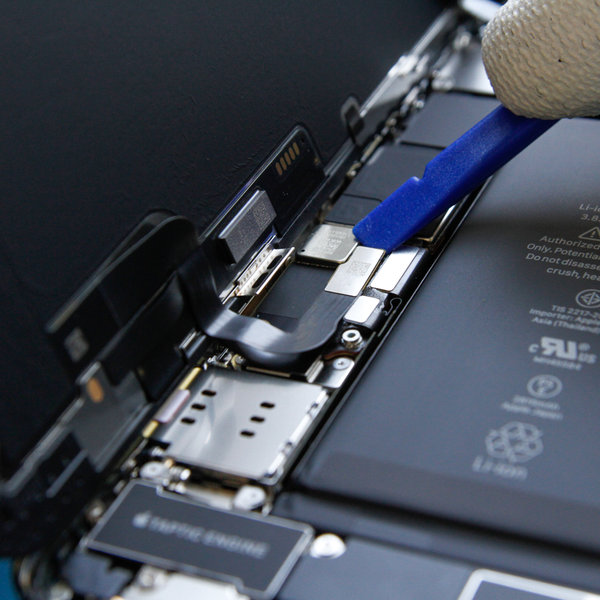

Krok 7 Odłączanie wyświetlacza OLED + digitizera
- Odłącz złącze przewodu wyświetlacza OLED oraz digitizera przy użyciu narzędzia Spudger.

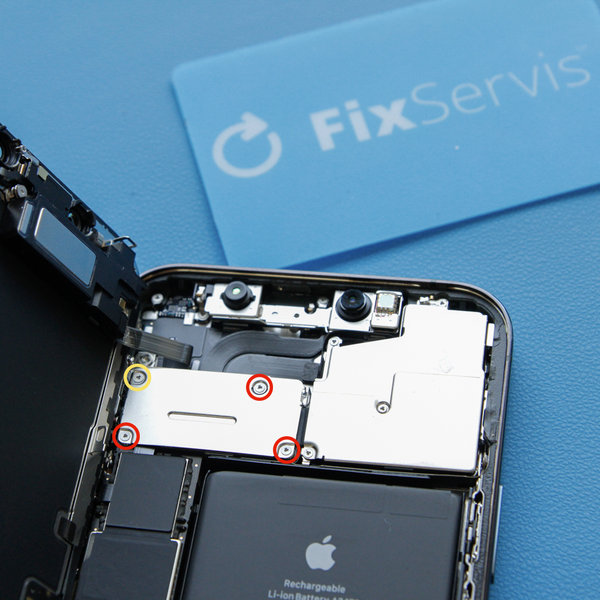

Krok 8 Demontaż osłony złącza przedniego sensora
-
Usuń osłonę złącza przedniego sensora.
Za pomocą śrubokręta pentalobe odkręć cztery śruby mocujące osłonę złącza przedniego sensora: - Trzy śruby o długości 1,1 mm
- Jedną śrubę o długości 1,4 mm
Następnie zdejmij osłonę.
Podczas całej naprawy pilnuj, aby każda śruba wróciła dokładnie na swoje miejsce, aby uniknąć uszkodzenia iPhone’a.

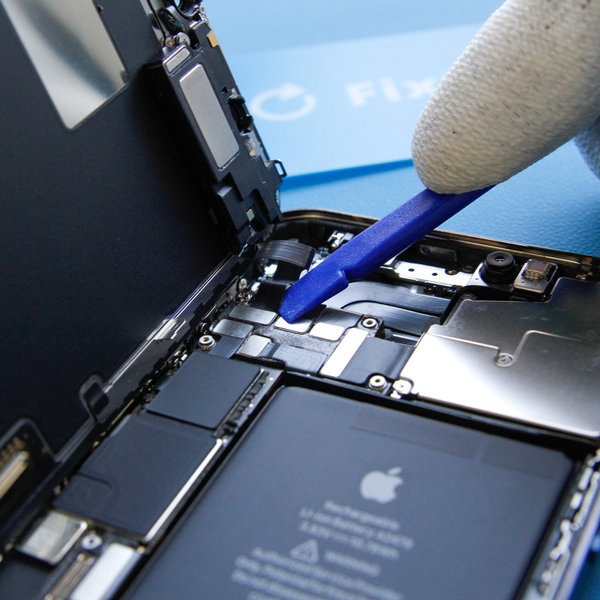

Krok 9 Odłącz złącze przedniego sensora.
- Odłącz złącze przewodu zespołu przedniego sensora, używając narzędzia Spudger lub paznokcia.

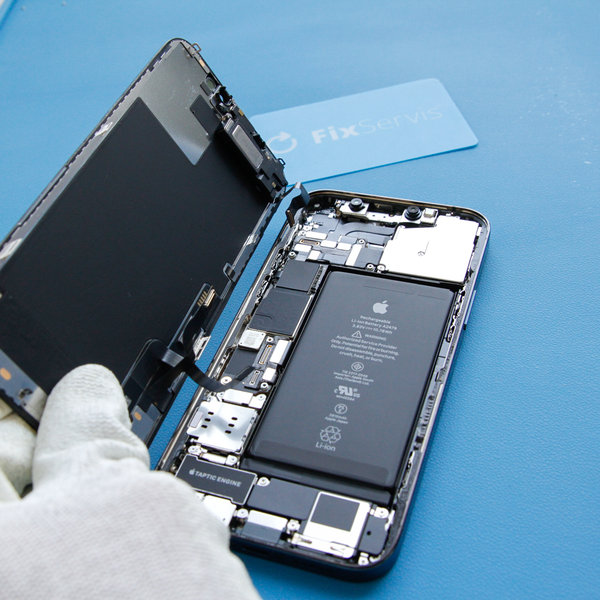

Krok 10 Demontaż zespołu wyświetlacza
- Demontaż zespołu wyświetlacza.

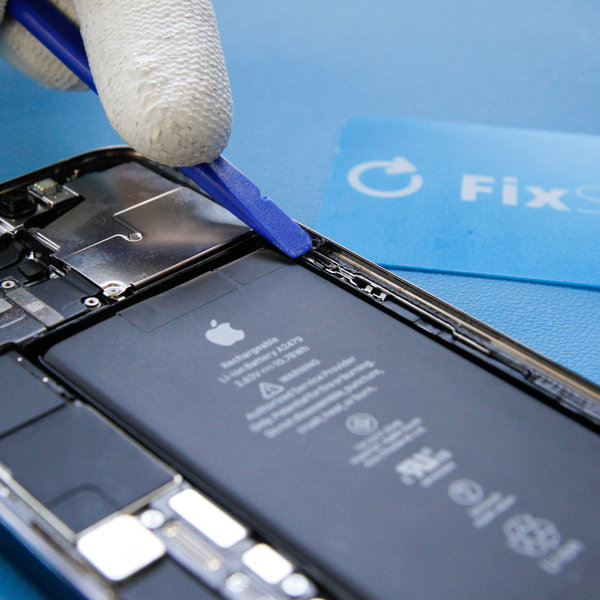

Krok 11 Usuń stary klej wokół krawędzi iPhone’a
- Usuń stary klej wzdłuż krawędzi iPhone’a.

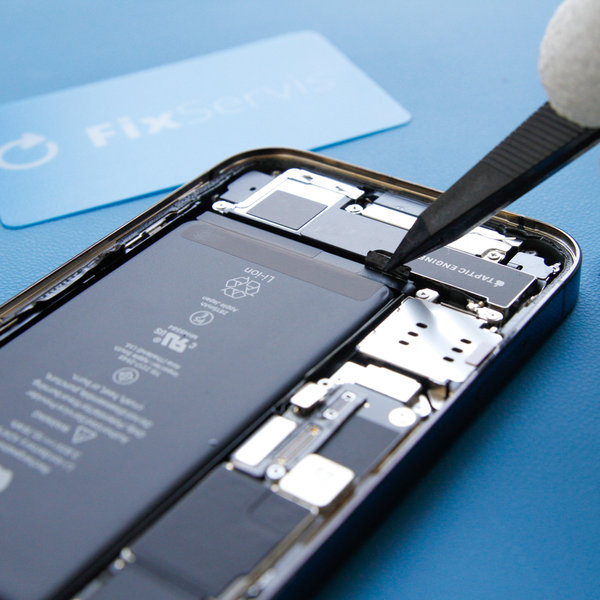

Krok 12 Usuwanie uchwytów klejących
- Cztery paski rozciągliwego kleju utrzymują baterię na miejscu – dwa przy górnej krawędzi i dwa przy dolnej.
- Każdy pasek kleju posiada czarną końcówkę, która jest łatwo przyklejona i zagięta na górze baterii.
- Używając tępych pęset, chwyć jednocześnie za końcówki i powoli wyciągaj klej spod baterii.
- Powtórz ten proces ze wszystkich stron.

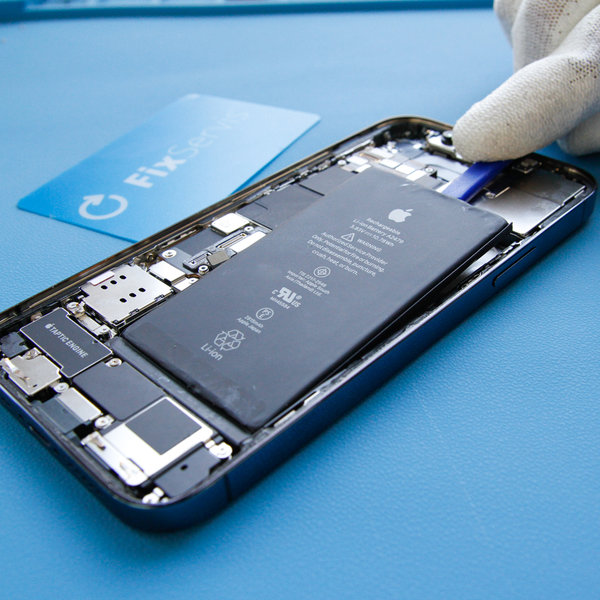

Krok 13 Demontaż baterii
- Usuń baterię przy użyciu narzędzia Spudger.
- Podczas wyjmowania baterii oczyść wnętrze iPhone’a za pomocą środka IPA Plus Cleanser, przeznaczonego do czyszczenia styków elektronicznych.

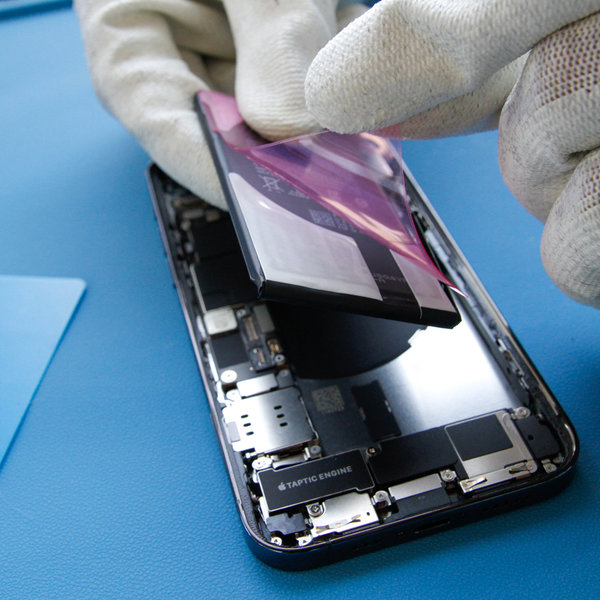

Krok 14 Przyklej nową taśmę klejącą na nową baterię
- Oderwij niebieską folię ochronną z nowego zestawu taśm klejących i wyrzuć ją.
- Następnie ostrożnie umieść taśmy klejące na baterii i przyklej je zgodnie z pokazanym układem.
- Użyj palców lub miękkiej ściereczki, aby mocno docisnąć paski do powierzchni baterii.
- Dociśnij także środek, aby przymocować czarną etykietę kontrolną do baterii.

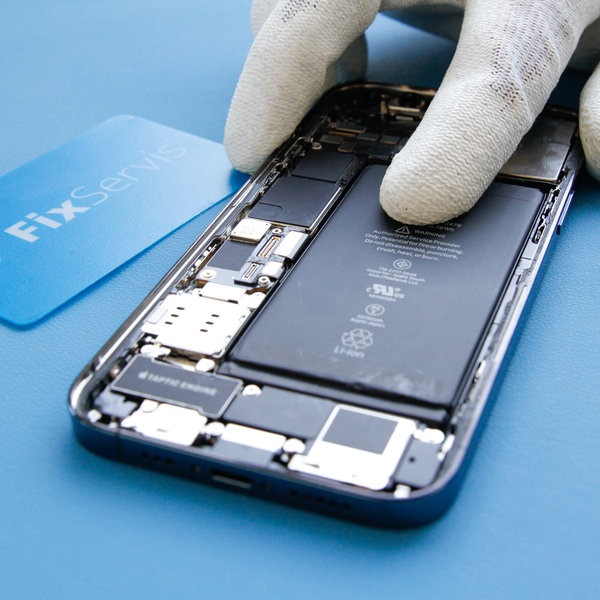

Krok 15 Włóż nową baterię do iPhone’a
- Ostrożnie włóż baterię do iPhone’a.
- Upewnij się, że złącze baterii jest prawidłowo ustawione względem płyty głównej.

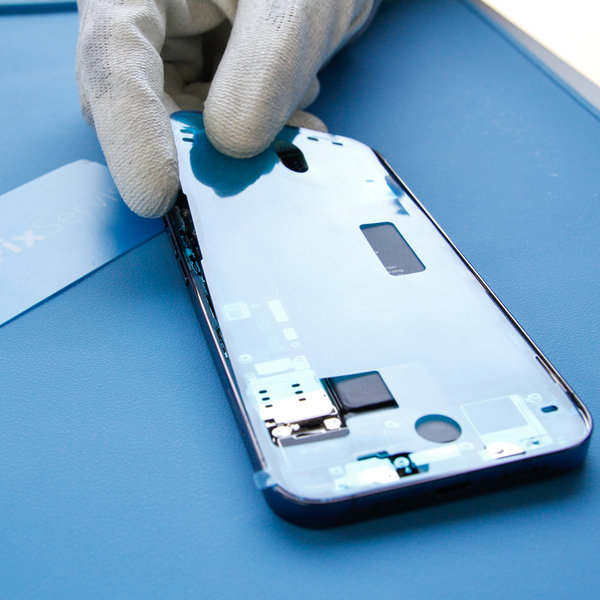

Krok 16 Przyklej nową taśmę klejącą wokół krawędzi iPhone’a
- Przyklej nowy klej wzdłuż krawędzi iPhone’a.
- Podłącz ponownie baterię.
Nowa warstwa kleju zapewni odporność iPhone’a na wodę i kurz.

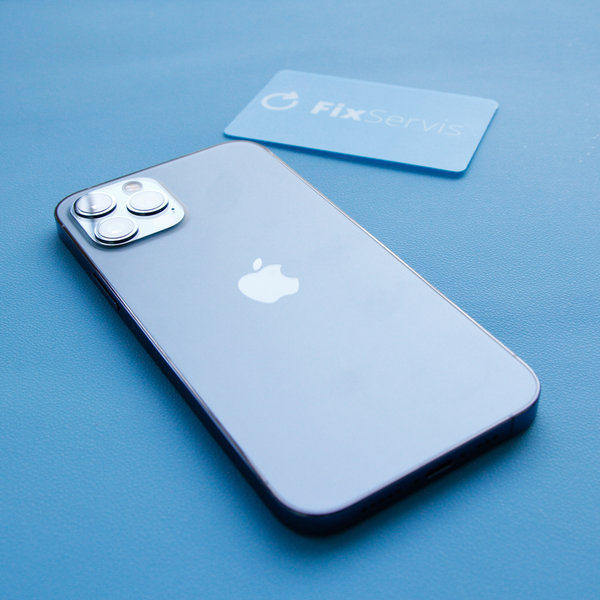

Krok 17 Złóż ponownie iPhone’a
Aby zainstalować ponownie, wykonaj te instrukcje w odwrotnej kolejności.
