Wymiana wyświetlacza LCD iPhone 12 Pro

Przed rozpoczęciem należy rozładować iPhone’a poniżej 25%, ponieważ naładowana bateria litowo-jonowa może zapalić się lub eksplodować w przypadku przypadkowego przecięcia.

• Wyłącz iPhone’a.

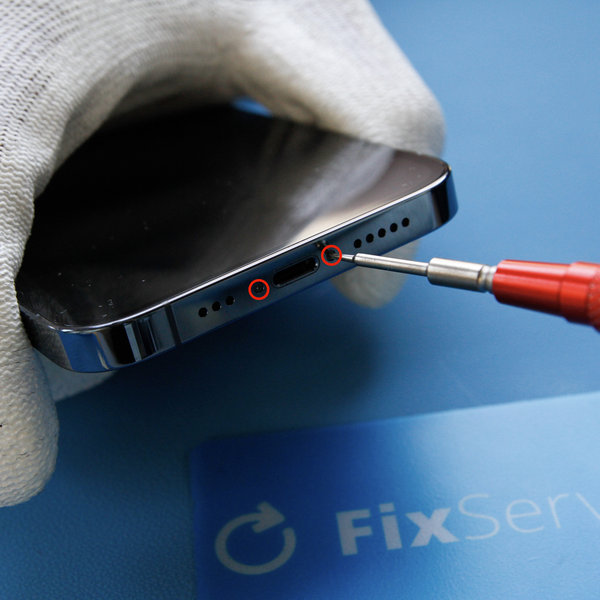

• Odkręć dwie śruby pentalobe o długości 6,75 mm znajdujące się na dolnej krawędzi iPhone’a, używając śrubokręta pentalobe (Ph0001.2).

Otwarcie iPhone’a spowoduje przerwanie jego uszczelnienia wodoodpornego, dlatego przed rozpoczęciem tego kroku przygotuj nową uszczelkę. Bez nowej uszczelki Twój iPhone nie będzie wodoodporny.

Podgrzanie dolnej krawędzi iPhone’a pomaga zmiękczyć klej ochrony ekranu i ułatwia jego otwarcie.

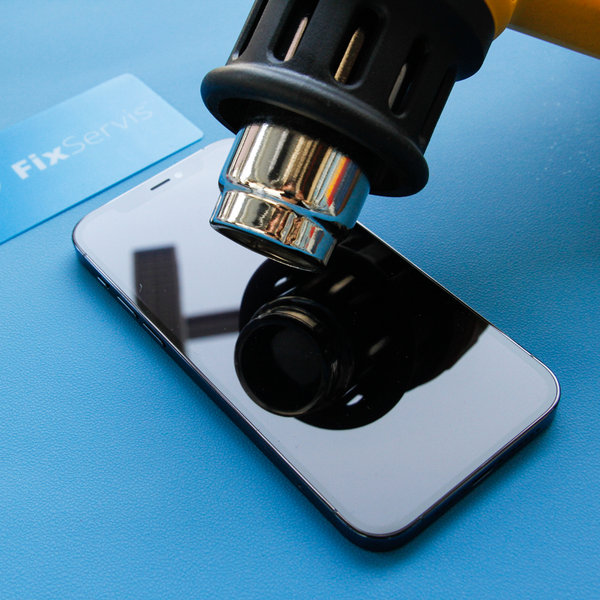

• Użyj suszarki do włosów lub opalarki, aby podgrzać dolną krawędź iPhone’a przez około 3 minuty, do temperatury około 80 °C.
• Nie wkładaj iPhone’a do mikrofalówki!!!

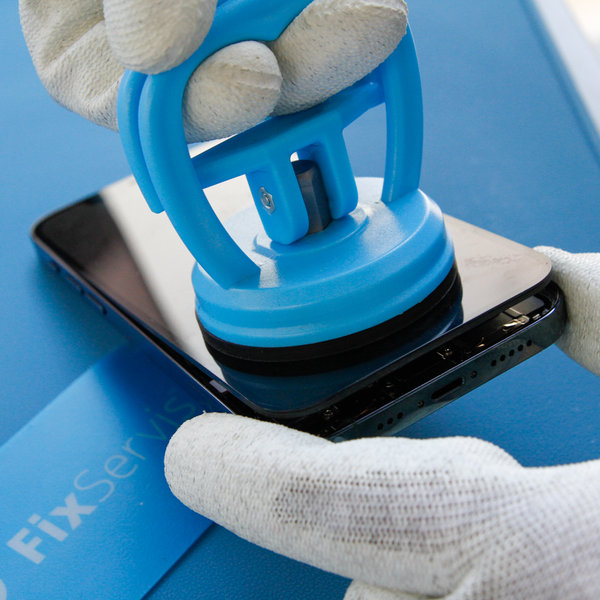

• Umieść przyssawki w pobliżu dolnej krawędzi iPhone’a – jedną z przodu, drugą z tyłu – i delikatnie dociśnij je na miejsce.
• Przytrzymaj iPhone’a pewnie i użyj przyssawek, aby ostrożnie oddzielić ekran od tylnej części telefonu.
• Po oddzieleniu wyświetlacza na około 3 mm od obudowy wsuń kartę FixServis w powstałą szczelinę.

Klej mocujący wyświetlacz jest bardzo mocny, dlatego stworzenie początkowej szczeliny wymaga znacznej siły. Jeśli napotkasz trudności, ponownie podgrzej dolną krawędź i delikatnie przesuwaj ekran w górę i w dół, aby osłabić klej, aż uda się stworzyć szczelinę do wsunięcia karty FixServis.

• Po skutecznym odseparowaniu kleju od krawędzi usuń przyssawki.

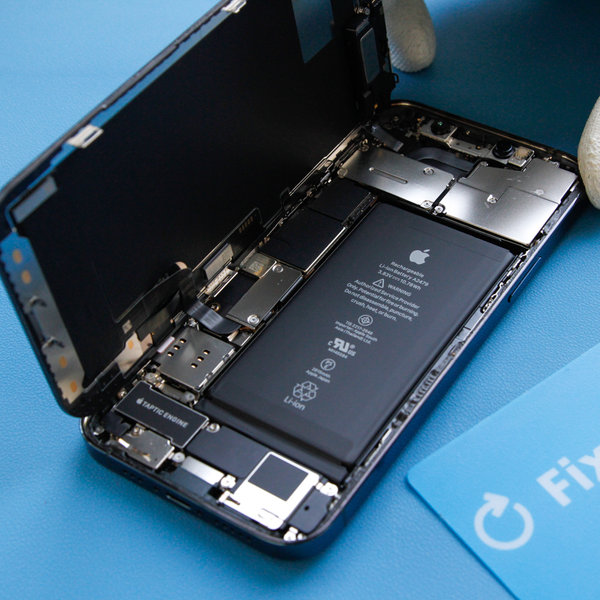

• Otwórz iPhone’a, odchylając wyświetlacz w lewo jak książkę.
• Zalecamy podparcie wyświetlacza, aby nie oderwać płaskiej taśmy łączącej ekran z płytą główną.

Na razie nie próbuj całkowicie odłączać wyświetlacza, ponieważ kilka delikatnych taśm przewodów wciąż łączy go z płytą główną iPhone’a.

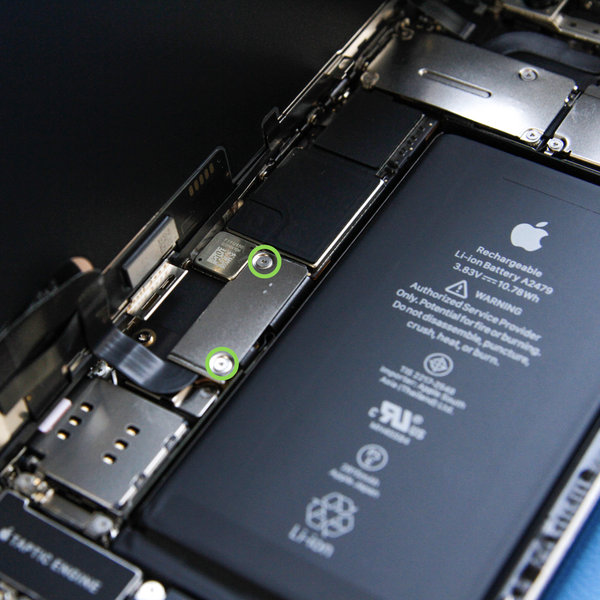

• Odkręć dwie śruby pentalobe (Y) o długości 1,1 mm mocujące osłonę złącza i jednocześnie usuń ją za pomocą pęsety.

Podczas całej naprawy odkładaj każdą śrubę w jej dokładne miejsce, aby uniknąć uszkodzenia iPhone’a.

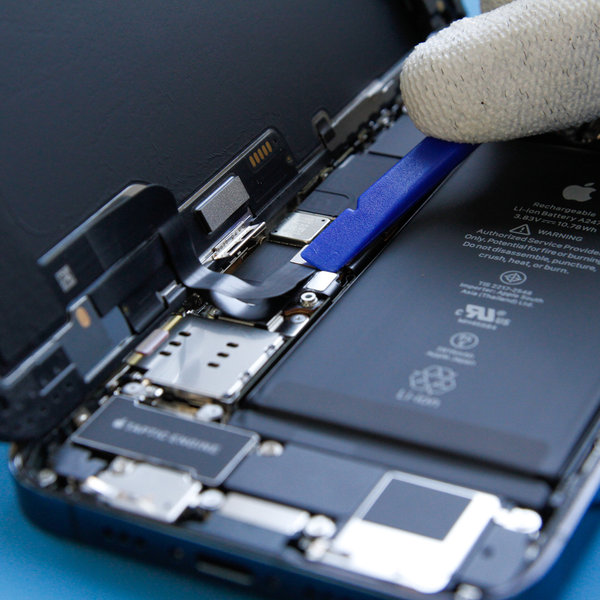

• Użyj końcówki narzędzia Spudger, aby odłączyć złącze baterii od płyty głównej.
• Następnie odchyl delikatnie złącze od płyty głównej, aby zapobiec przypadkowemu kontaktowi ze złączem i doprowadzeniu zasilania do telefonu podczas naprawy.

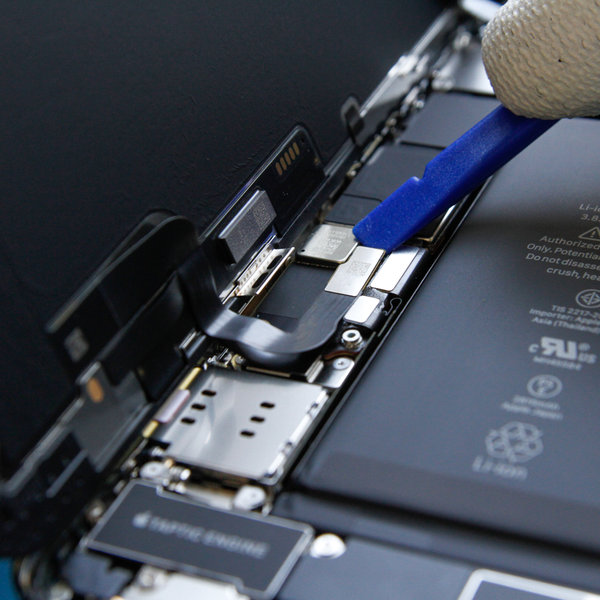

• Odłącz złącze przewodu panelu OLED i digitizera za pomocą narzędzia Spudger.

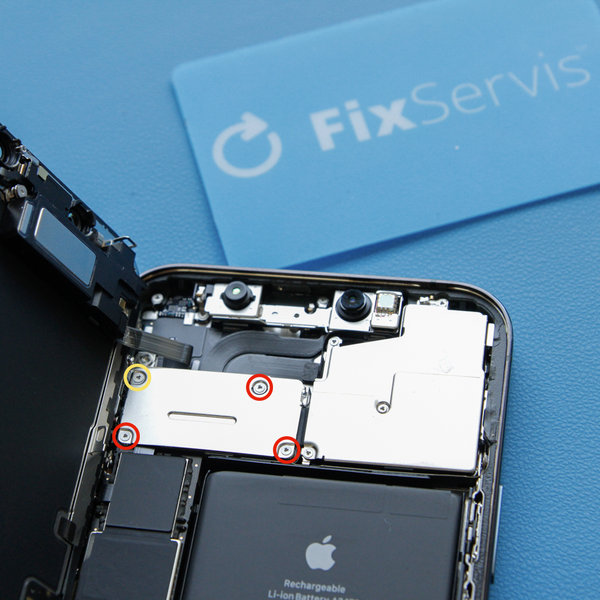

• Używając śrubokręta pentalobe, odkręć cztery śruby mocujące osłonę złącza przedniego czujnika:

• trzy śruby o długości 1,1 mm
• jedną śrubę o długości 1,4 mm

Następnie zdejmij osłonę.
Podczas całej naprawy odkładaj każdą śrubę w jej dokładne miejsce, aby uniknąć uszkodzenia iPhone’a.

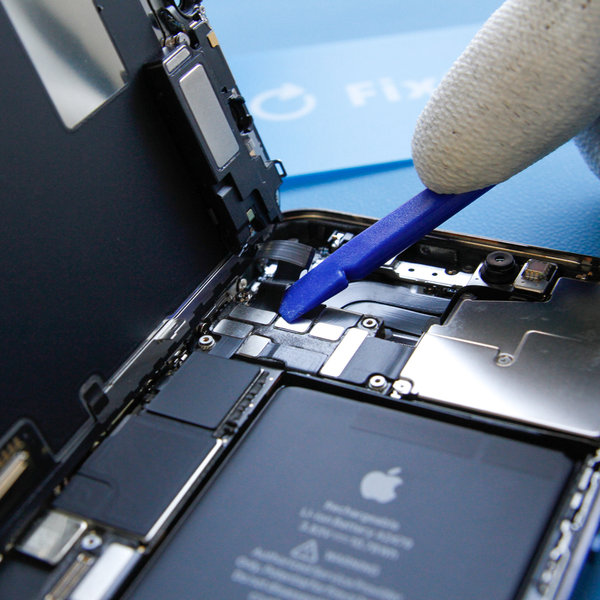

• Odłącz złącze przewodu zespołu przedniego czujnika za pomocą narzędzia Spudger lub paznokcia.

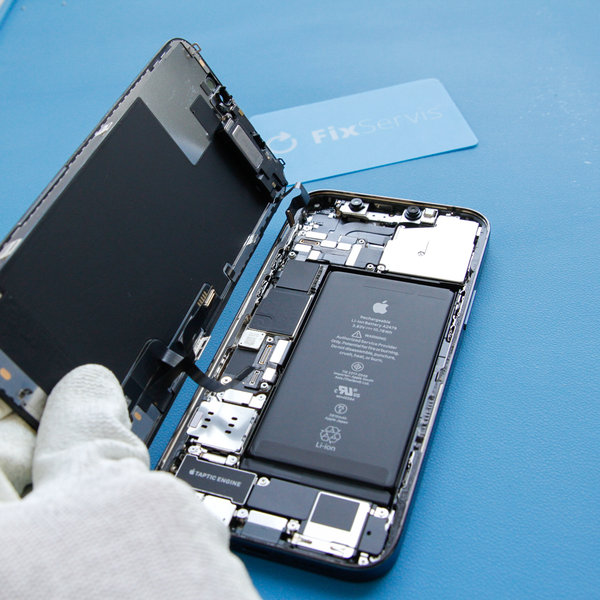

• Usuń zespół wyświetlacza.

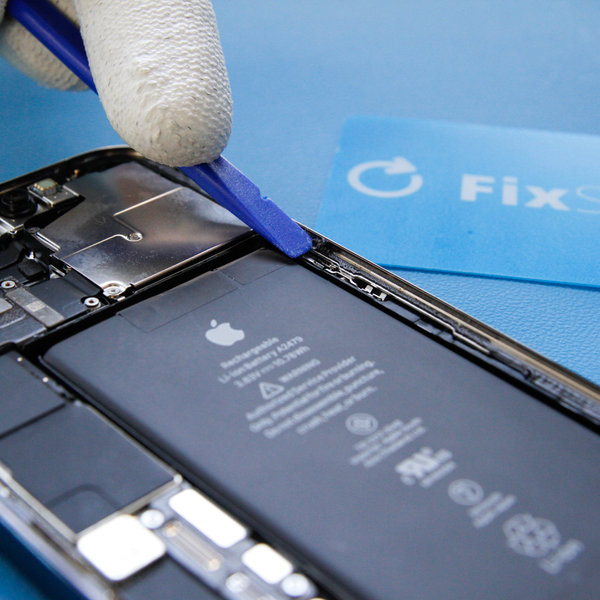

• Usuń stary klej wzdłuż krawędzi iPhone’a.

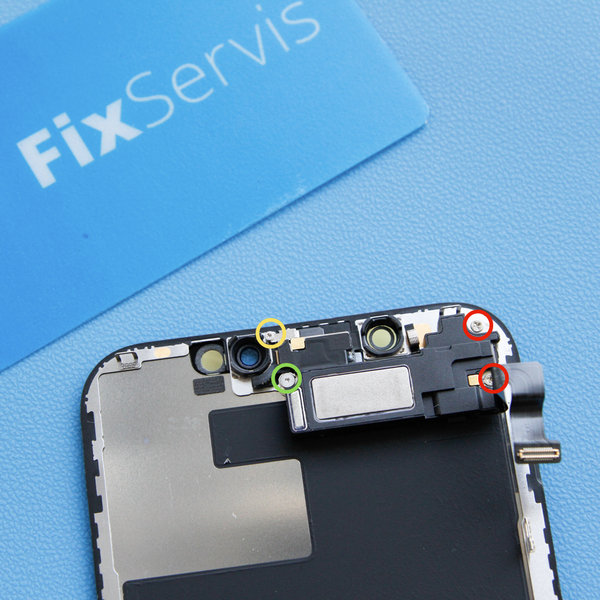

• Odkręć cztery śruby mocujące zespół głośnika czujnika do tylnej części wyświetlacza, używając śrubokręta pentalobe:

• dwie śruby Phillips o długości 1,4 mm
• jedną śrubę Y000 o długości 1,7 mm
• jedną śrubę Y000 o długości 1,2 mm

• Głośnik słuchawki jest lekko przytwierdzony.
• Użyj narzędzia Spudger, aby delikatnie podważyć górną krawędź głośnika.

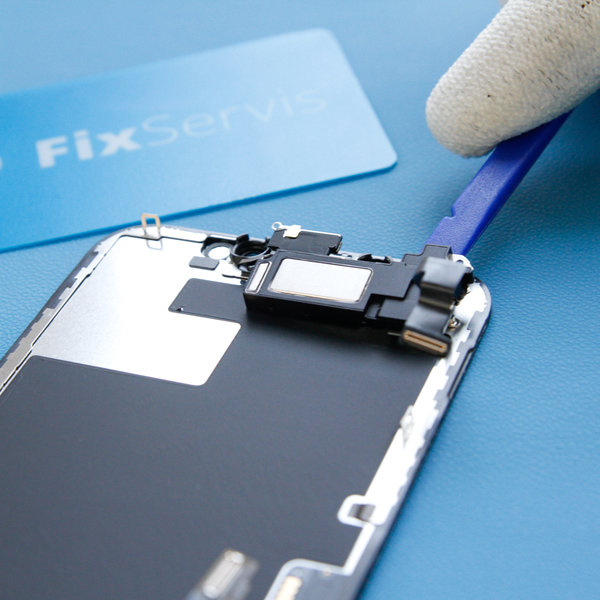

• Następnie odchyl zespół głośnika w dół i wyjmij go z górnej krawędzi wyświetlacza.

Głośnik pozostaje przymocowany bardzo cienką taśmą - zachowaj ostrożność, aby nie naprężyć ani nie uszkodzić przewodu.

• Użyj suszarki do włosów lub opalarki na górnej przedniej części wyświetlacza przez 1–2 minuty, aby zmiękczyć klej mocujący czujnik.

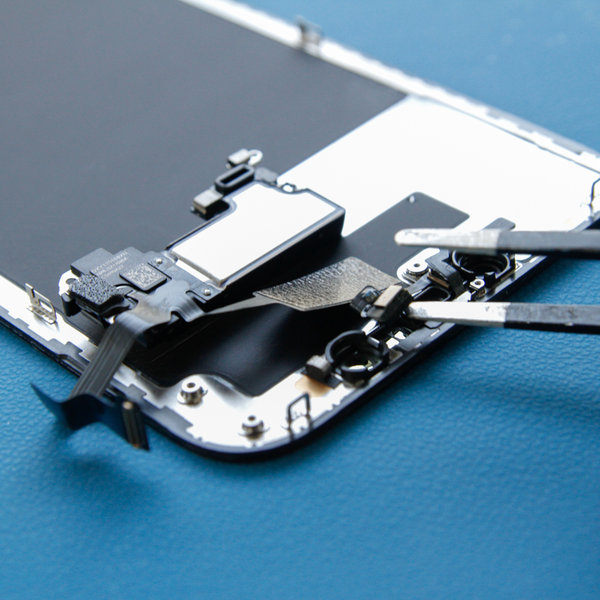

• Następnie za pomocą narzędzia Spudger lub pęsety podważ i oddziel czujnik światła otoczenia od jego wnęki w przednim panelu.
• Potem usuń go pęsetą.

Zachowaj ostrożność, aby nie uszkodzić taśm przewodów czujnika światła podczas podważania.

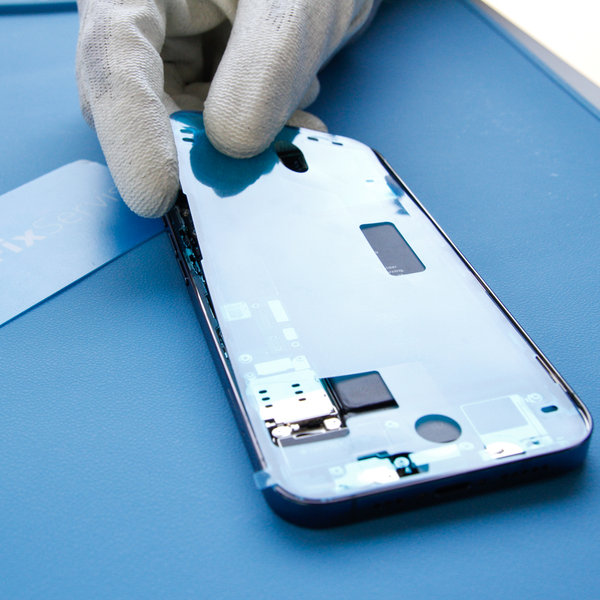

• Przyklej nową taśmę klejącą wzdłuż krawędzi iPhone’a.

Nowy klej zapewni odporność urządzenia na wodę i kurz.

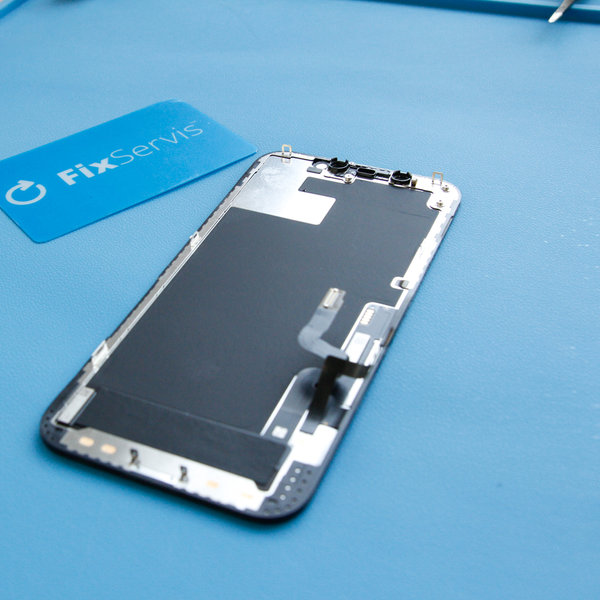

• Zainstaluj zespół głośnika wraz z przednim czujnikiem na nowym wyświetlaczu LCD.

Aby przeprowadzić ponowny montaż, wykonaj powyższe czynności w odwrotnej kolejności.
