Wymiana wyświetlacza LCD iPhone 12

Przed rozpoczęciem należy rozładować iPhone’a poniżej 25%, ponieważ naładowana bateria litowo-jonowa może zapalić się lub eksplodować w przypadku przypadkowego przecięcia.

• Wyłącz iPhone’a.

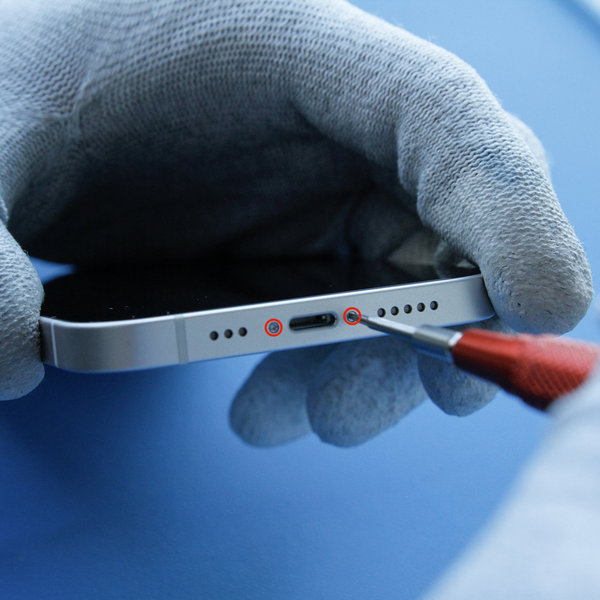

• Odkręć dwie śruby pentalobe o długości 6,75 mm znajdujące się na dolnej krawędzi iPhone’a, używając śrubokręta pentalobe (Ph0001.2).

Otwarcie iPhone’a spowoduje przerwanie jego uszczelnienia wodoodpornego, dlatego przed rozpoczęciem przygotuj nową uszczelkę. Bez niej iPhone nie będzie wodoodporny.

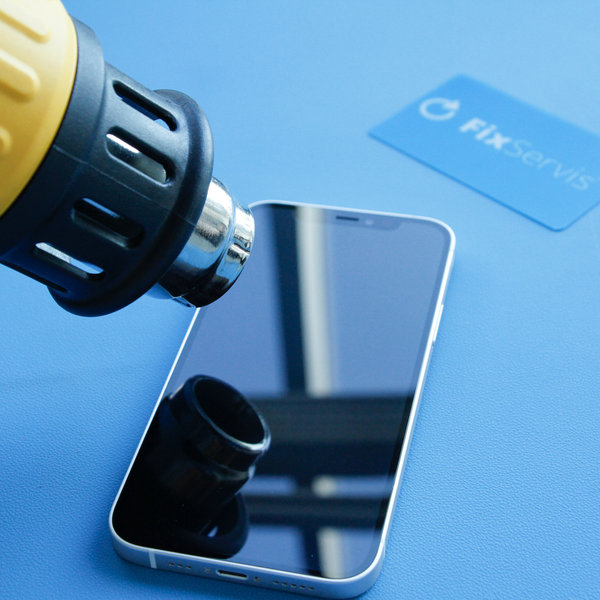

Podgrzanie dolnej krawędzi iPhone’a pomaga zmiękczyć klej ekranu i ułatwia jego otwarcie.

• Za pomocą suszarki do włosów lub opalarki ogrzewaj dolną krawędź iPhone’a przez około 3 minuty, aby osiągnąć temperaturę około 80 °C.
• Nigdy nie wkładaj iPhone’a do mikrofalówki!!!

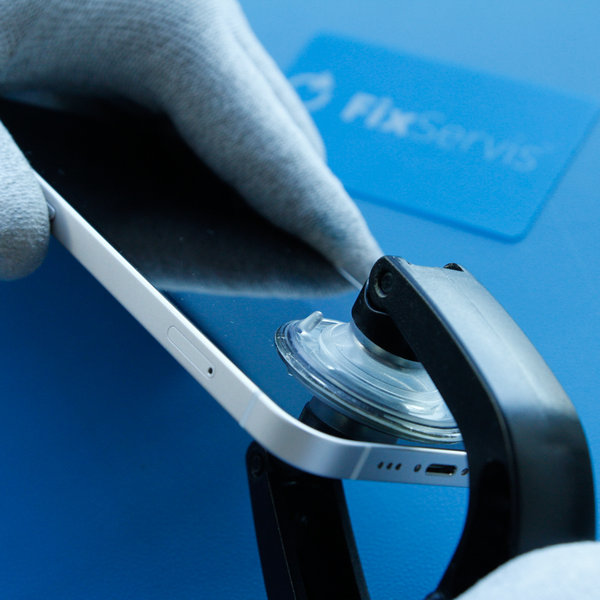

• Umieść przyssawki w pobliżu dolnej krawędzi iPhone’a – jedną z przodu, drugą z tyłu – i delikatnie dociśnij je na miejsce.
• Trzymając iPhone’a pewnie, użyj przyssawek, aby ostrożnie oddzielić ekran od tylnej części telefonu.
• Po oddzieleniu wyświetlacza na około 3 mm od obudowy włóż kartę FixServis w powstałą szczelinę.

Klej utrzymujący wyświetlacz jest bardzo mocny, dlatego stworzenie początkowej szczeliny wymaga sporej siły. Jeśli napotkasz trudności, ponownie podgrzej dolną krawędź i delikatnie przesuwaj ekran w górę i w dół, aby osłabić klej, aż powstanie szczelina umożliwiająca wsunięcie karty FixServis.

• Po pomyślnym odklejeniu kleju od krawędzi usuń przyssawki.

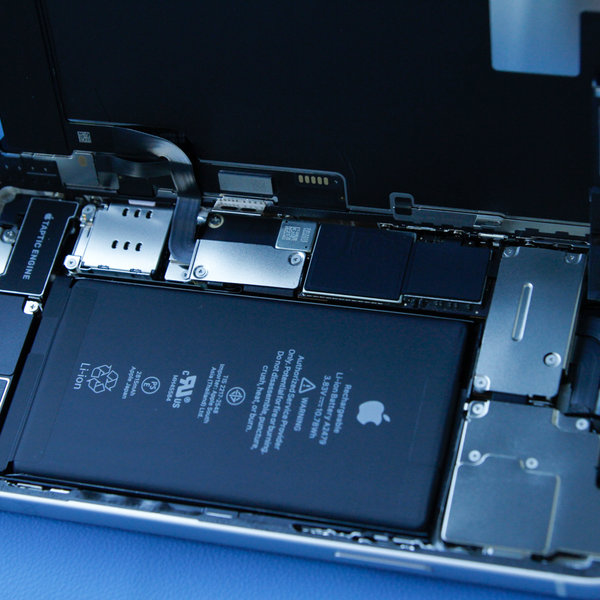

• Otwórz iPhone’a, odchylając wyświetlacz w lewo jak książkę.
• Zalecamy podparcie wyświetlacza, aby nie oderwać taśmy sygnałowej łączącej ekran z płytą główną.

Na razie nie próbuj całkowicie odłączać wyświetlacza, ponieważ kilka delikatnych taśm nadal łączy go z płytą główną iPhone’a.

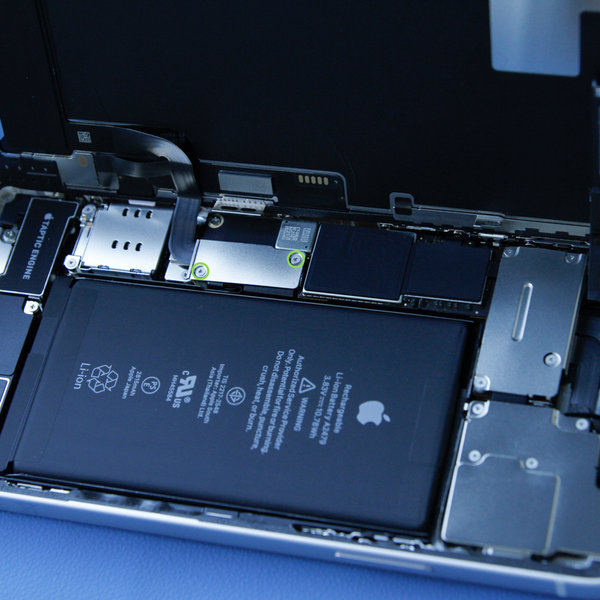

• Odkręć dwie śruby o długości 1,1 mm za pomocą śrubokręta pentalobe (Y), które mocują osłonę złącza, i zdejmij ją jednocześnie.

Podczas całej naprawy odkładaj każdą śrubę w dokładnie to samo miejsce, z którego została wyjęta, aby uniknąć uszkodzenia iPhone’a.

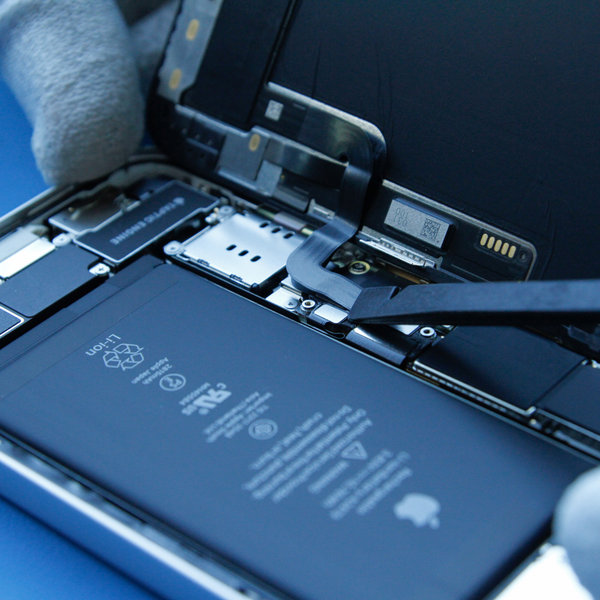

• Użyj końcówki narzędzia Spudger, aby odłączyć złącze baterii od płyty głównej.
• Delikatnie odgnij złącze nieco od płyty głównej, aby zapobiec przypadkowemu kontaktowi z gniazdem i dopływowi prądu do telefonu podczas naprawy.

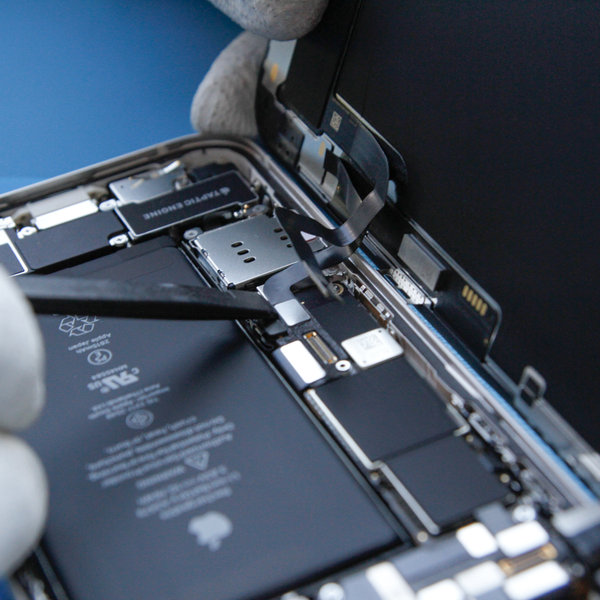

• Odłącz złącze przewodu panelu OLED i digitizera za pomocą narzędzia Spudger.

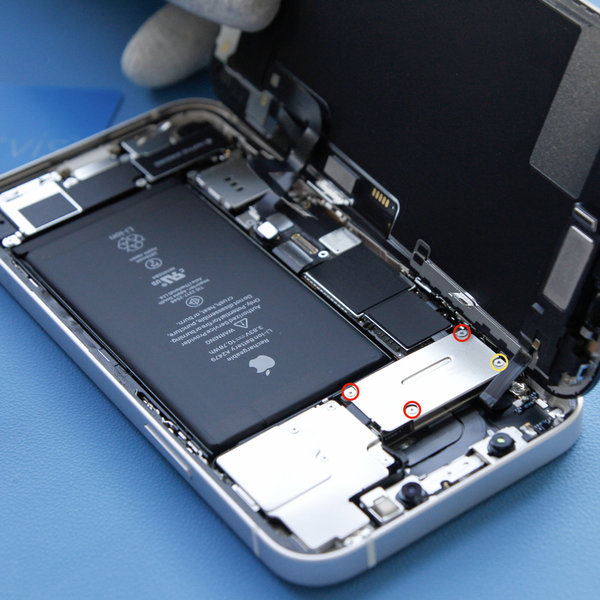

• Za pomocą śrubokręta pentalobe odkręć cztery śruby mocujące osłonę złącza przedniego czujnika:

• trzy śruby o długości 1,1 mm
• jedną śrubę o długości 1,4 mm

Następnie zdejmij osłonę.
Podczas całej naprawy odkładaj każdą śrubę w dokładnie to samo miejsce, z którego została wyjęta, aby uniknąć uszkodzenia iPhone’a.

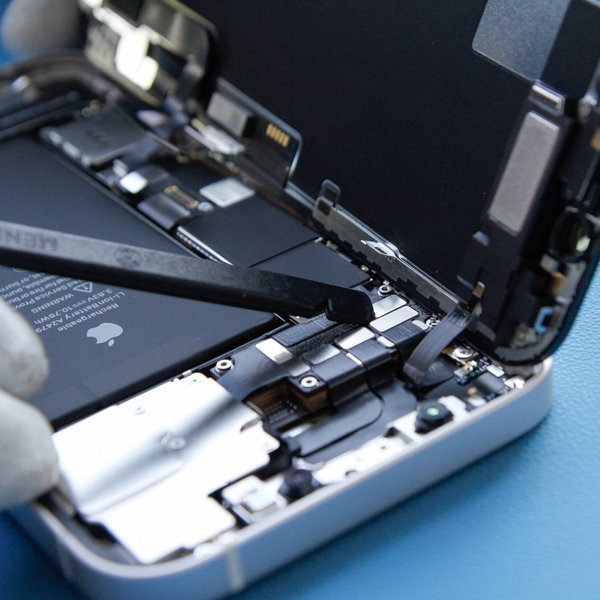

• Odłącz złącze przewodu zespołu przedniego czujnika za pomocą narzędzia Spudger lub paznokcia.

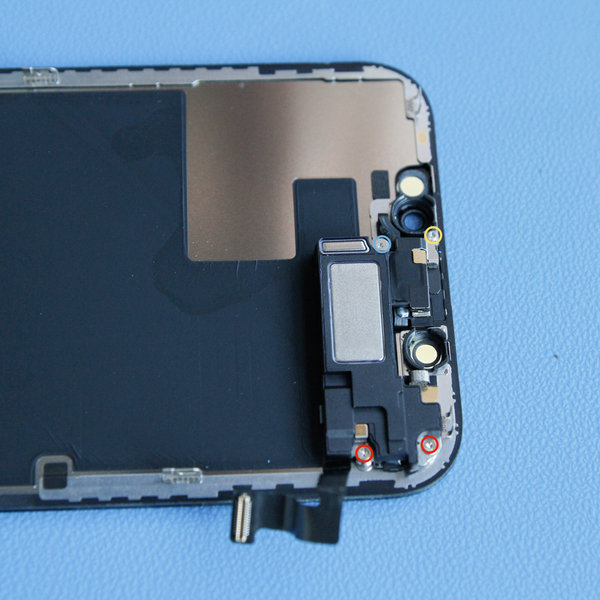

• Odkręć cztery śruby za pomocą śrubokręta pentalobe, które mocują zespół głośnika czujnika do tylnej części wyświetlacza:

• dwie śruby krzyżakowe o długości 1,4 mm
• jedną śrubę Y000 o długości 1,7 mm
• jedną śrubę Y000 o długości 1,2 mm

• Głośnik słuchawki jest lekko przyklejony.
• Użyj narzędzia Spudger, aby delikatnie podważyć górną krawędź głośnika.

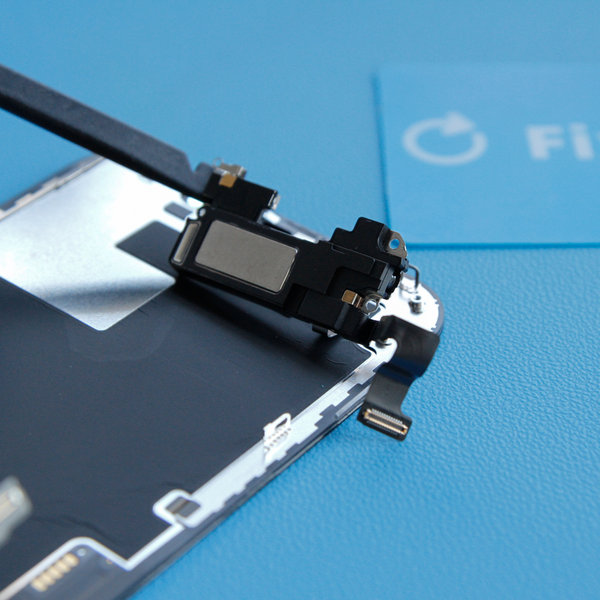

• Obróć zespół głośnika w dół i wyjmij go z górnej krawędzi wyświetlacza.

Głośnik pozostaje przymocowany bardzo cienkim płaskim przewodem – zachowaj ostrożność, aby nie naciągnąć ani nie uszkodzić przewodu.

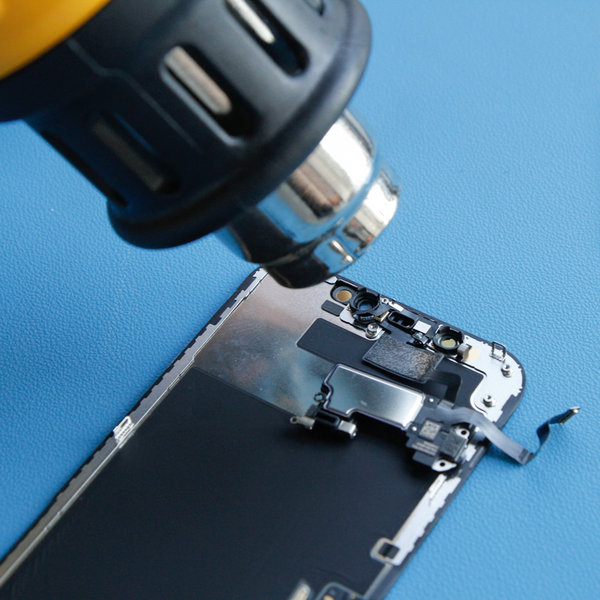

• Użyj suszarki do włosów lub opalarki na górnej przedniej części wyświetlacza przez 1–2 minuty, aby zmiękczyć klej mocujący czujnik.

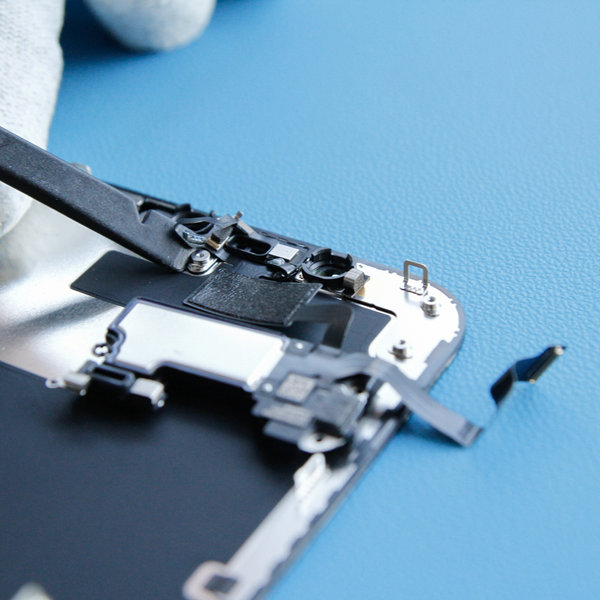

• Użyj narzędzia Spudger, aby podważyć i oddzielić czujnik światła otoczenia od jego gniazda w przednim panelu.
• Następnie wyjmij go za pomocą pęsety.

Zachowaj ostrożność, aby nie uszkodzić taśm przewodów czujnika podczas podważania.

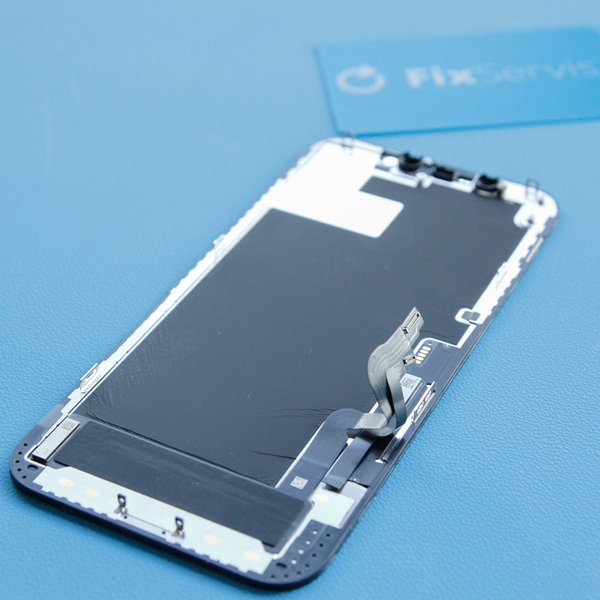

• Zainstaluj zespół głośnika wraz z przednim czujnikiem na nowym wyświetlaczu LCD.

Aby przeprowadzić ponowny montaż, wykonaj powyższe instrukcje w odwrotnej kolejności.
