Wymiana baterii iPhone 8
Trudność techniczna
Czas trwania procedury
Liczba kroków w tutorialu
Niezbędne części zamienne
Dodaj wszystko
Narzędzia do wymiany
Dodaj wszystko
Polecane akcesoria
Baterie Apple potrafią utrzymać 80% pojemności przez 500 cykli ładowania, co u większości użytkowników trwa około 18–24 miesięcy. Zużycie baterii oznacza dla Ciebie znacznie częstsze ładowanie, a także może powodować spowolnienie działania iPhone’a, dlatego skorzystaj z tego poradnika i przywróć pełną wydajność swojego urządzenia.
Ten poradnik obejmuje również instrukcje pełnego odłączenia wyświetlacza, demontażu dolnego głośnika oraz silnika Taptic, aby uzyskać lepszy dostęp do taśm mocujących baterię.
Po zakończeniu naprawy skalibruj swoją nową baterię, aby osiągnąć optymalną wydajność. Naładuj baterię do 100% i pozostaw ją podłączoną jeszcze przez co najmniej 2 godziny. Następnie używaj iPhone’a aż do całkowitego rozładowania i ponownie naładuj bez przerwy do 100%.

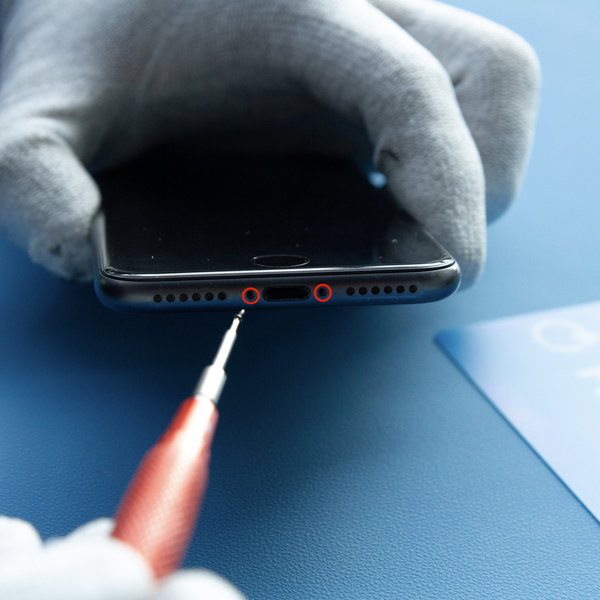

Krok 1 Demontaż śrub pentalobe
Przed rozpoczęciem należy rozładować iPhone poniżej 25%, ponieważ naładowana bateria litowo-jonowa może zapalić się lub eksplodować w przypadku przypadkowego przecięcia.
- Wyłącz iPhone.
- Na dolnej krawędzi iPhone’a odkręć dwie śruby pentalobe o długości 3,5 mm za pomocą śrubokręta Pentalobe (Ph0001.2).
Otwarcie iPhone’a narusza jego uszczelnienie wodoodporne, dlatego przed wykonaniem tego kroku przygotuj nowe uszczelnienie. Bez nowego uszczelnienia Twój iPhone nie będzie odporny na kurz i wodę.

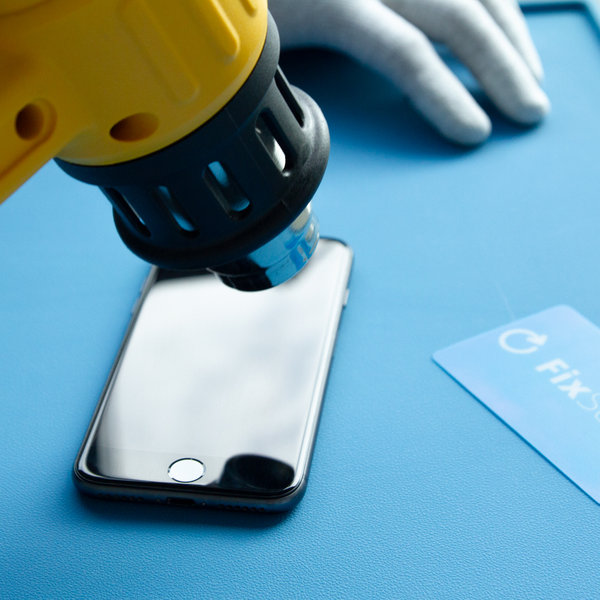

Krok 2 Otwieranie 1
Podgrzanie dolnej krawędzi iPhone’a pomaga zmiękczyć klej zabezpieczający wyświetlacz i ułatwia jego otwarcie.
- Za pomocą suszarki lub opalarki podgrzej dolną krawędź iPhone’a przez około 3 minuty, aby temperatura osiągnęła około 80°C.
- Nigdy nie wkładaj iPhone’a do mikrofalówki!

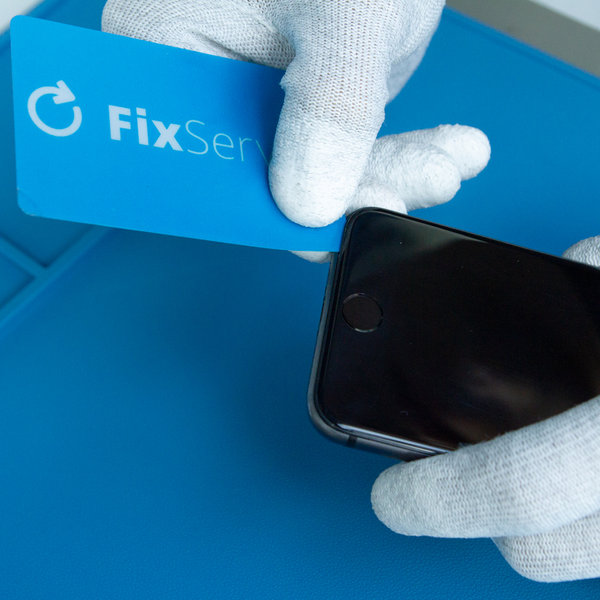

Krok 3 Otwieranie 2
- Wsuwaj kartę FixServis między wyświetlacz a krawędź telefonu tak, aby odkleić klej znajdujący się pomiędzy ekranem a obudową.
- Przesuwaj kartę FixServis wokół lewego dolnego rogu i wzdłuż lewej krawędzi ku górze, aby zwolnić klej trzymający wyświetlacz.
- Powtórz tę samą czynność wokół prawego dolnego rogu i wzdłuż prawej krawędzi ku górze.
Nie wsuwaj karty zbyt głęboko, aby nie uszkodzić wewnętrznych komponentów iPhone’a.

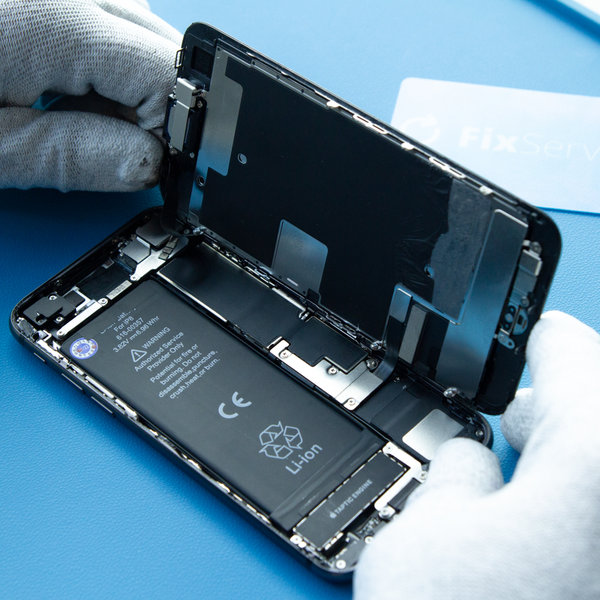

Krok 4 Otwieranie 3
- Po pomyślnym odklejeniu kleju z krawędzi za pomocą karty FixServis otwórz iPhone, odchylając wyświetlacz od lewej strony.
- Zaleca się podeprzeć ekran, aby nie oderwać płaskiego przewodu łączącego wyświetlacz z płytą główną.
Na tym etapie nie próbuj całkowicie odłączać wyświetlacza, ponieważ kilka delikatnych przewodów płaskich wciąż łączy go z płytą logiczną iPhone’a.

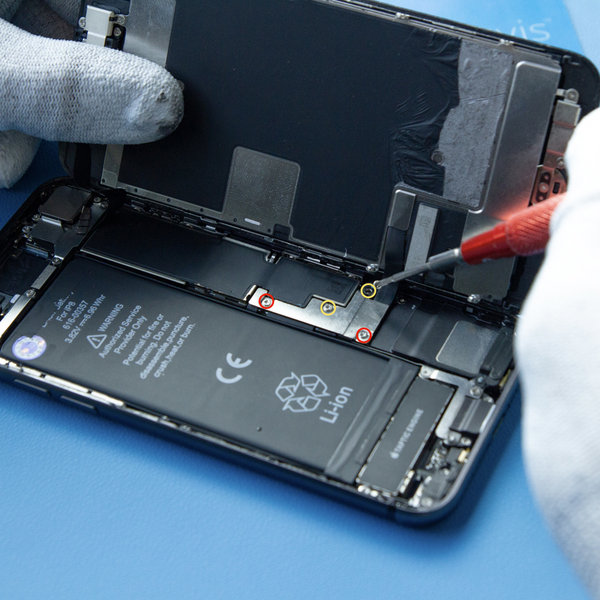

Krok 5 Demontaż uchwytu przewodu (flex) wyświetlacza
-
Odkręć cztery śruby Phillips (JIS) za pomocą śrubokręta Pentalobe, mocujące dolny uchwyt przewodu wyświetlacza do płyty głównej, o następujących długościach:
- dwie śruby 1,3 mm
- dwie śruby 2,8 mm
Podczas całej naprawy kontroluj każdą śrubę i upewnij się, że wraca dokładnie na swoje miejsce, aby nie uszkodzić iPhone’a.

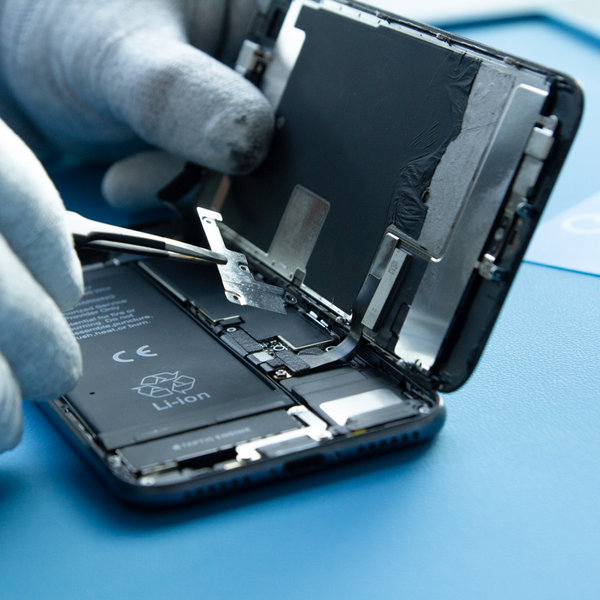

Krok 6 Usunięcie uchwytu przewodu (flex) wyświetlacza
- Za pomocą pęsety usuń uchwyt.

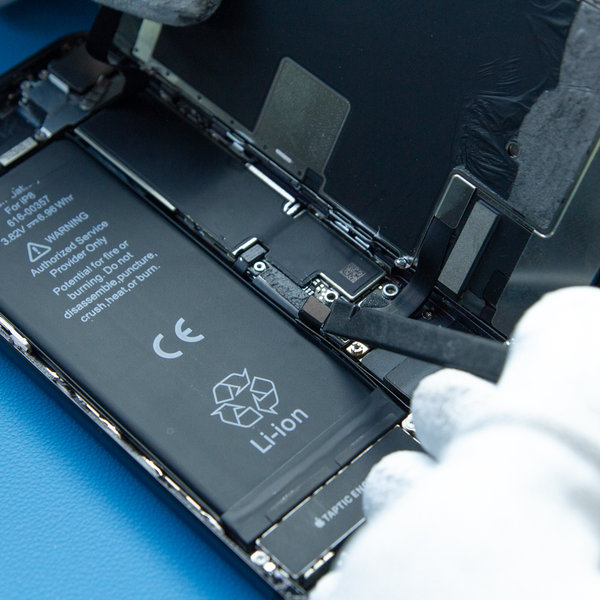

Krok 7 Odłączenie baterii
- Za pomocą narzędzia Spudger odłącz złącze baterii od płyty głównej.
- Przewód złącza lekko zegnij, aby zapobiec przypadkowemu kontaktowi z gniazdem i zasilaniem telefonu podczas naprawy.

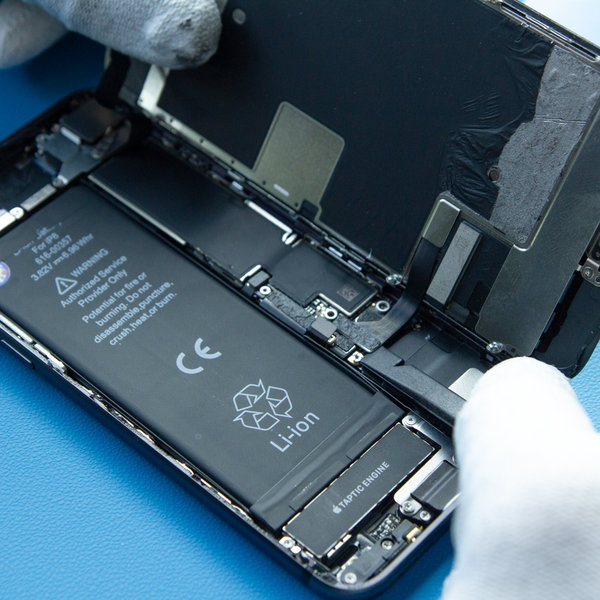

Krok 8 Odłączenie wyświetlacza
- Za pomocą narzędzia Spudger odłącz złącze baterii od płyty głównej.
- Przewód złącza lekko zegnij, aby zapobiec przypadkowemu kontaktowi z gniazdem i zasilaniem telefonu podczas naprawy.

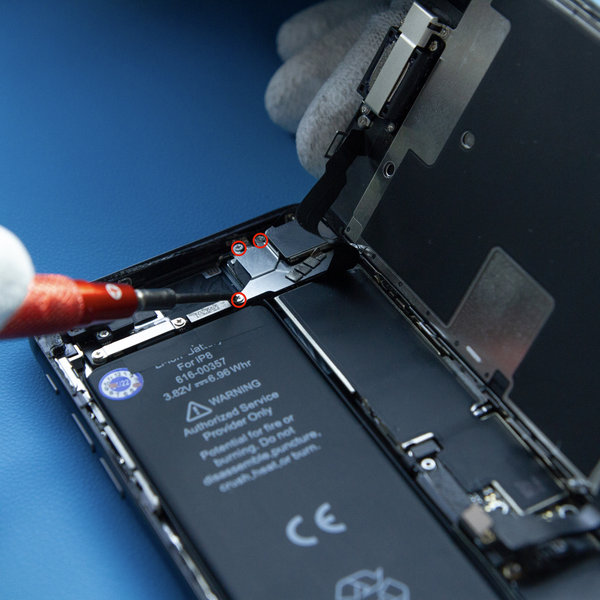

Krok 9 Demontaż śrub mocujących uchwyt zespołu czujnika
- Odkręć trzy śruby Phillips 1,3 mm mocujące uchwyt nad złączem zespołu czujnika przedniego panelu.
- Następnie usuń uchwyt konsoli.

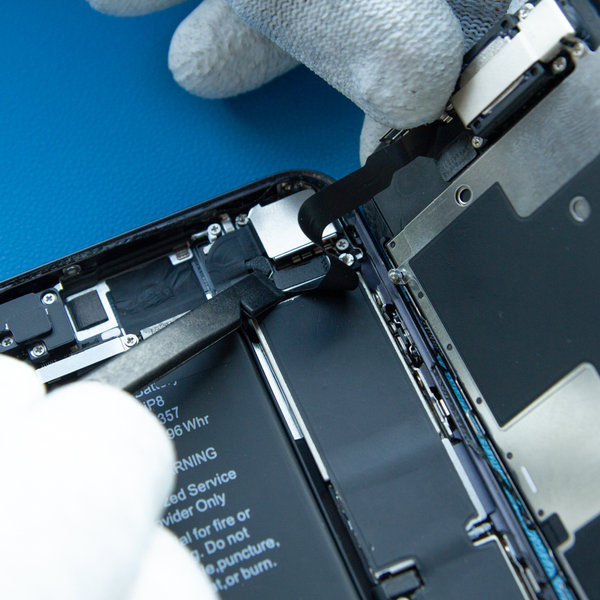

Krok 10 Odłączenie złącza zespołu czujnika przedniego panelu
- Za pomocą narzędzia Spudger odłącz złącze zespołu czujnika przedniego panelu.

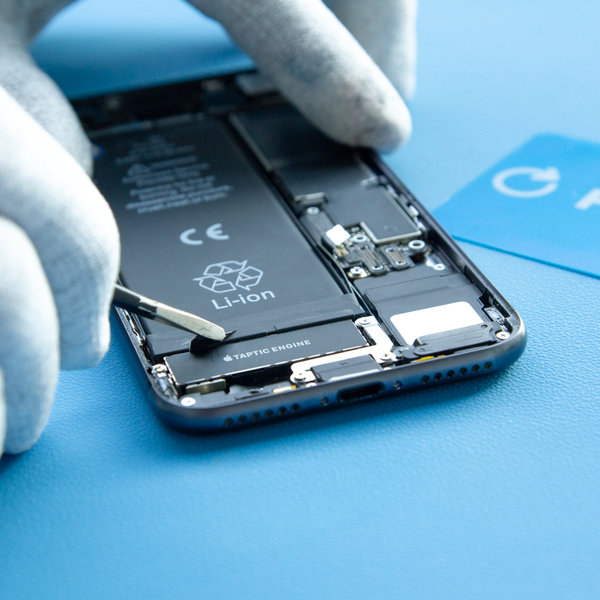

Krok 11 Odklejenie taśm klejących baterii
- Bateria jest zabezpieczona czterema paskami kleju rozciąganego – dwoma w górnej części i dwoma w dolnej.
- Każdy pasek kleju ma na końcu czarną osłonę, która jest lekko przyklejona do przedniej powierzchni baterii.
- Odłącz z każdej strony baterii czarną osłonę.

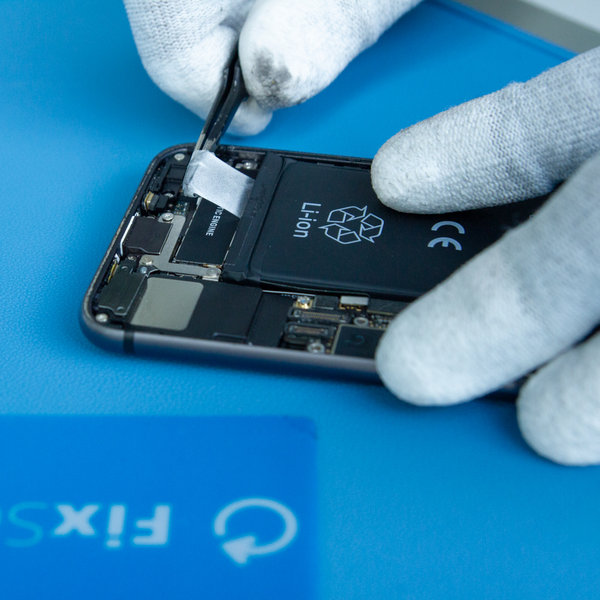

Krok 12 Odklejenie taśm klejących baterii
- Każda taśma klejąca posiada chwyty do wyciągania, które są lekko przyklejone do bocznych krawędzi baterii.
- Chwyć uchwyty jednocześnie i powoli wyciągaj taśmy klejące w kierunku od baterii.
- Powtórz ten proces dla wszystkich czterech stron.
Podczas wyciągania taśm nie naciskaj na baterię – nacisk może spowodować powstanie punktów naprężenia, które mogą zahaczyć i zerwać taśmę klejącą.

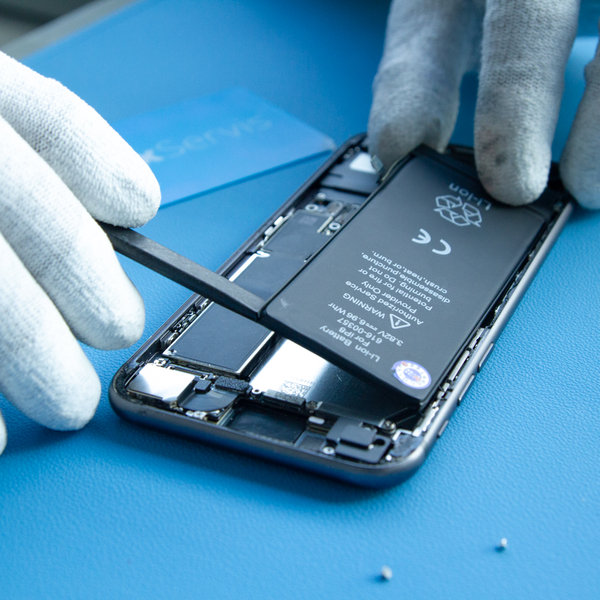

Krok 13 Wyjęcie baterii
- Za pomocą karty Fix lub narzędzia Spudger wyjmij baterię.

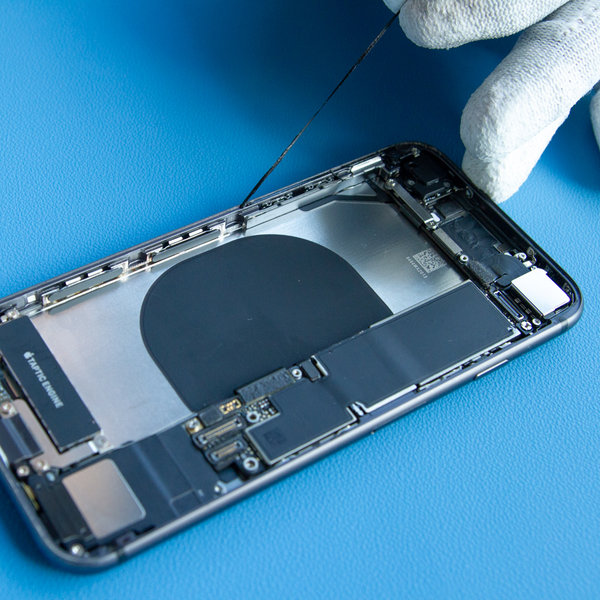

Krok 14 Usunięcie starego kleju wokół krawędzi iPhone’a
- Za pomocą narzędzia Spudger usuń stare klejowe pozostałości z krawędzi iPhone’a.
- Następnie użyj płynu czyszczącego IPA (Cleanser IPA), aby dokładnie przetrzeć i oczyścić krawędzie urządzenia.

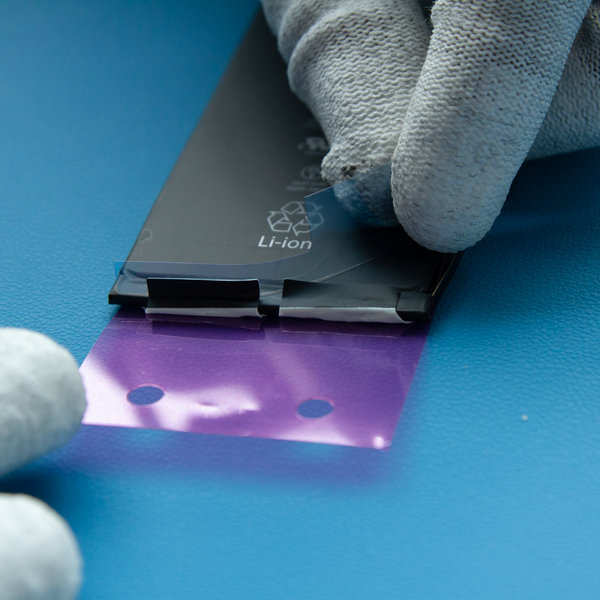

Krok 15 Naklejenie nowej taśmy klejącej na baterię
- Naklej nową taśmę klejącą na tylną stronę baterii.
- Upewnij się, że dwa krótsze paski znajdują się najbliżej złącza przewodu baterii.
Po odsłonięciu kleju zwróć uwagę, aby go nie dotykać.

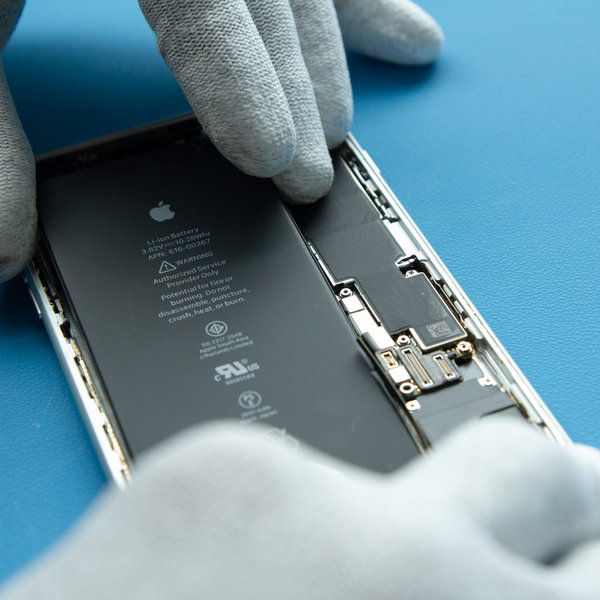

Krok 16 Włożenie nowej baterii do iPhone’a
- Ostrożnie włóż baterię do iPhone’a klejącą stroną w dół.
- Upewnij się, że złącze baterii jest wyrównane z płytą główną.

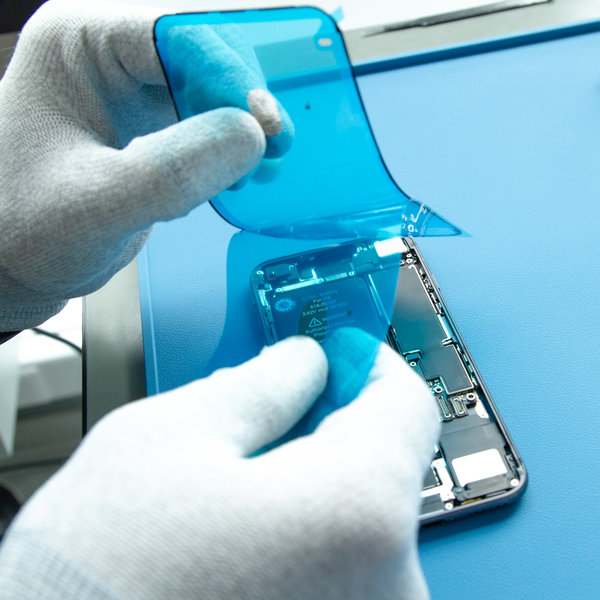

Krok 17 Naklejenie nowego kleju wokół krawędzi iPhone’a
- Naklej nową taśmę klejącą pod modułem LCD.
Nowe klejenie zapewni odporność iPhone’a na wodę oraz kurz.
Krok 18 Ponowne zamontowanie iPhone’a
- Podczas ponownej instalacji postępuj zgodnie z tymi instrukcjami w odwrotnej kolejności.
