Wymiana wyświetlacza LCD Samsung Galaxy A21s
Trudność techniczna
Czas trwania procedury
Liczba kroków w tutorialu
Instrukcja wymiany wyświetlacza LCD w urządzeniu Samsung Galaxy A21s.
Otwarcie urządzenia spowoduje uszkodzenie jego wodoszczelnego uszczelnienia. Jeśli go nie wymienisz, telefon będzie działał, ale nie będzie już wodoszczelny.
Przed rozpoczęciem demontażu rozładuj baterię urządzenia do poziomu poniżej 25%.
Jeśli nie masz pewności, jak postępować, oddaj urządzenie specjaliście.
Naprawę przeprowadzaj w czystym i dobrze oświetlonym miejscu.

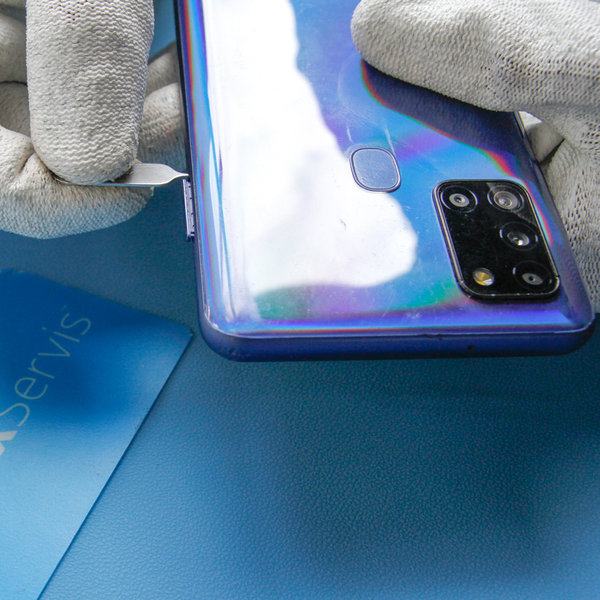

Krok 1 Demontaż tacki karty SIM
- Za pomocą narzędzia do wysuwania karty SIM wysuń tackę karty SIM.
Podczas ponownego wkładania tacki karty SIM zwróć uwagę na jej prawidłową orientację.

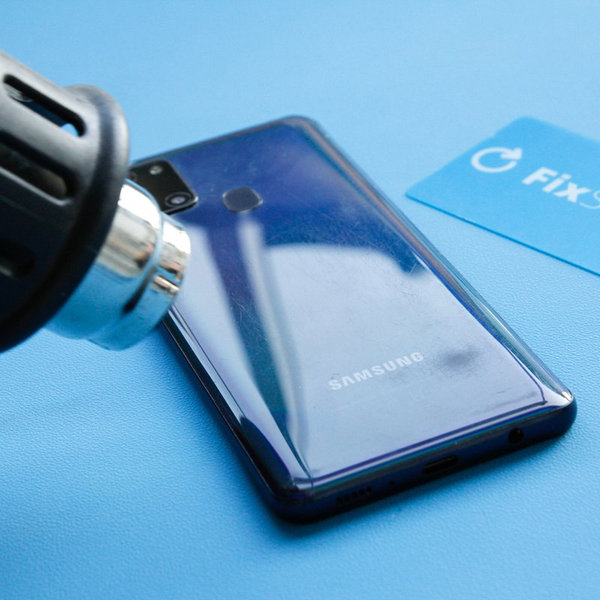

Krok 2 Otwieranie 1
Podgrzanie dolnej krawędzi smartfona pomaga zmiękczyć klej zabezpieczający wyświetlacz i ułatwia jego otwarcie.
- Za pomocą suszarki do włosów lub opalarki podgrzewaj dolną krawędź smartfona przez około 3 minuty, aby temperatura osiągnęła około 80°C.
- Nie wkładaj smartfona do kuchenki mikrofalowej !!!

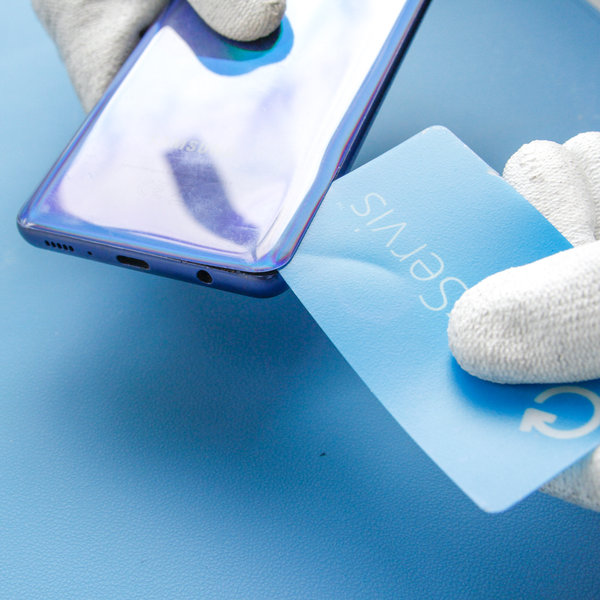

Krok 3 Otwieranie 2
- Umieść przyssawkę na tylnej pokrywie, aby delikatnie oddzielić tylną pokrywę od ramy smartfona.
- Następnie wsuń kartę FixServis pomiędzy ramę a tylną pokrywę, aby utworzyć niewielką szczelinę, i powoli przesuwaj ją wzdłuż krawędzi, odklejając tylną pokrywę.
- W razie potrzeby użyj płynu czyszczącego (Cleanser - Isopropanol 100%).
Jeśli masz problem z oddzieleniem tylnej pokrywy, ponownie podgrzej smartfon, aby dodatkowo zmiękczyć klej. Uważaj, aby nie przegrzać urządzenia.

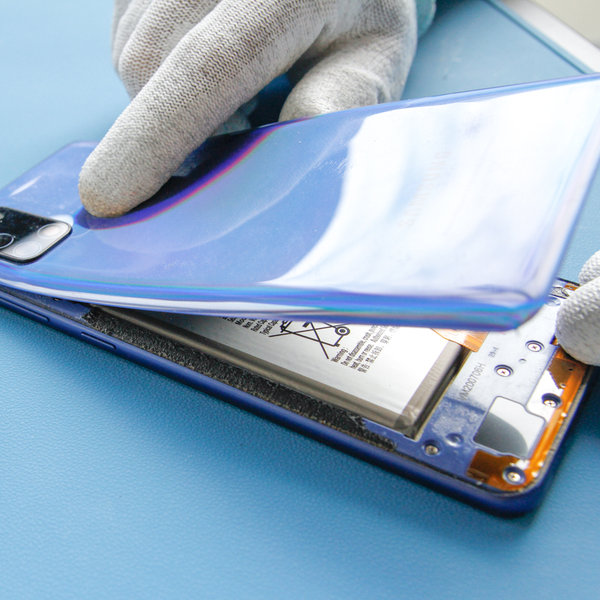

Krok 4 Zdejmowanie tylnej pokrywy
- Zdejmij tylną pokrywę.

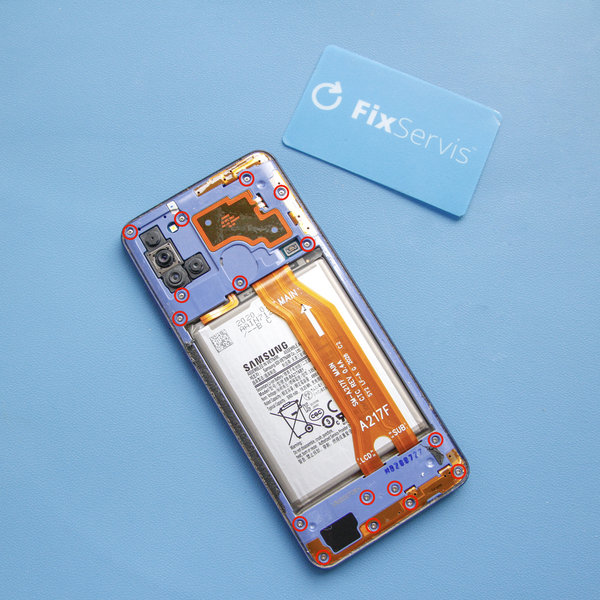

Krok 5 Demontaż ramki środkowej
- Za pomocą śrubokręta Pentalobe odkręć szesnaście śrub Phillips 3 mm, które mocują ramkę środkową.
Podczas całej naprawy kontroluj położenie każdej śruby i upewnij się, że podczas ponownego montażu każda z nich trafi dokładnie w miejsce, z którego została wykręcona, aby uniknąć uszkodzenia smartfona.

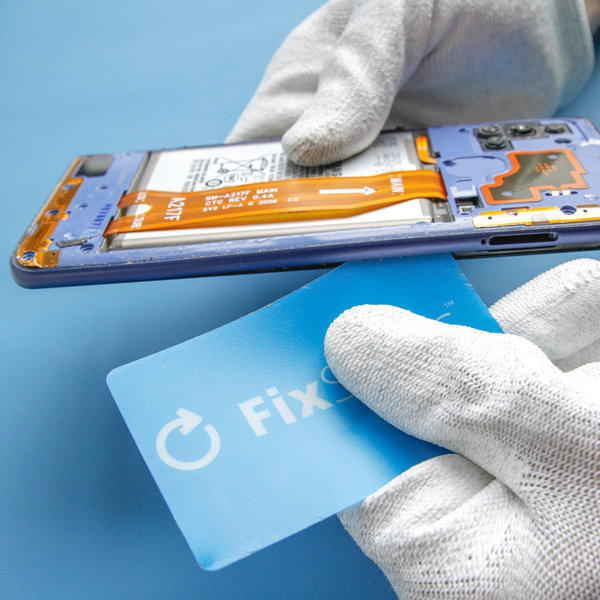

Krok 6 Zdejmowanie ramki środkowej
- Wsuń kartę FixServis pomiędzy zespół ramki środkowej a panel przedni i powoli przesuwaj ją wokół smartfona, aby oddzielić ramkę środkową.
- Następnie ją zdejmij.

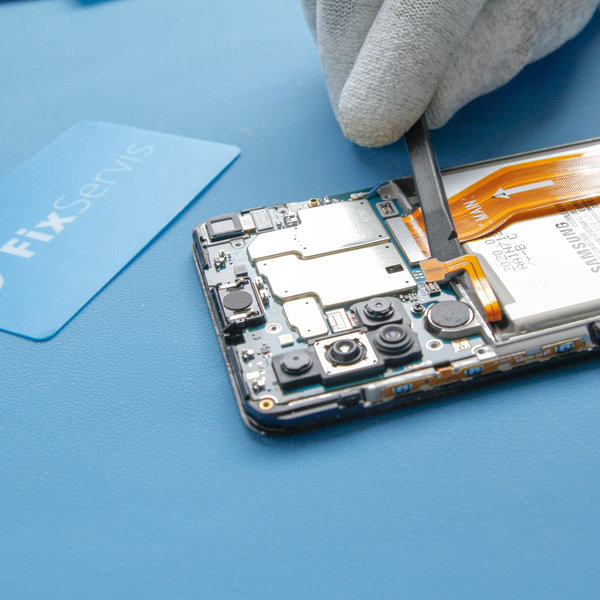

Krok 7 Odłączanie baterii
- Płaskim końcem Spudgera odłącz złącze baterii.

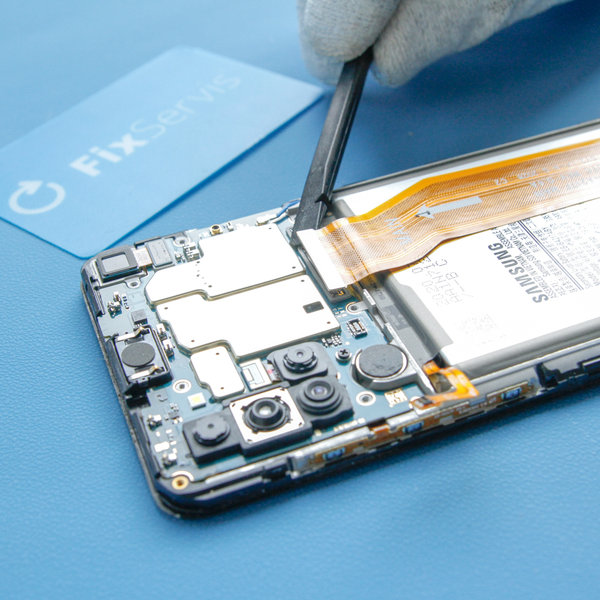

Krok 8 Odłączanie przewodu połączeniowego od płyty głównej
- Płaskim końcem Spudgera podważ i odłącz przewód połączeniowy od płyty głównej od strony górnej i dolnej.
- Następnie wyjmij go za pomocą pęsety.

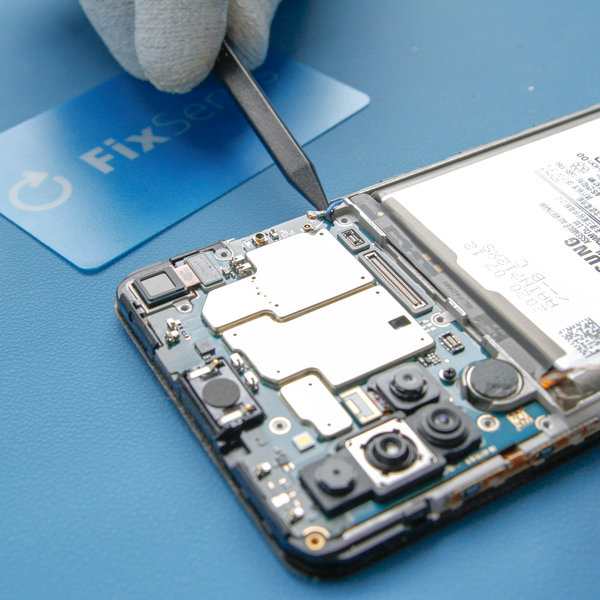

Krok 9 Odłączanie przewodu antenowego
- Przewód antenowy telefonu komórkowego jest przymocowany do płyty głównej.
- Za pomocą Spudgera odłącz antenę od płyty głównej w górnej i dolnej części, a następnie wyjmij ją za pomocą pęsety.

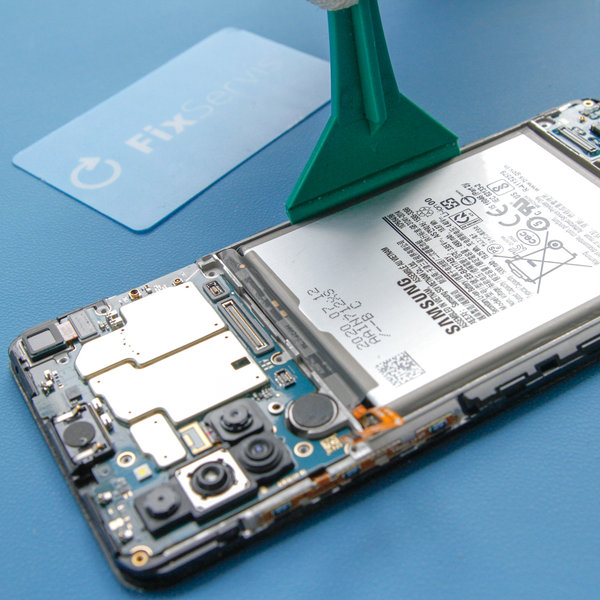

Krok 10 Wyjmowanie baterii
- Za pomocą dużego Spudgera lub karty FixServis wyjmij baterię z urządzenia.
- Jeśli nie możesz wyjąć baterii, użyj suszarki do włosów lub opalarki i podgrzewaj wyświetlacz przez około 1-2 minuty, aby zmiękczyć klej znajdujący się pod baterią.
Uważaj, aby nie przegrzać smartfona.

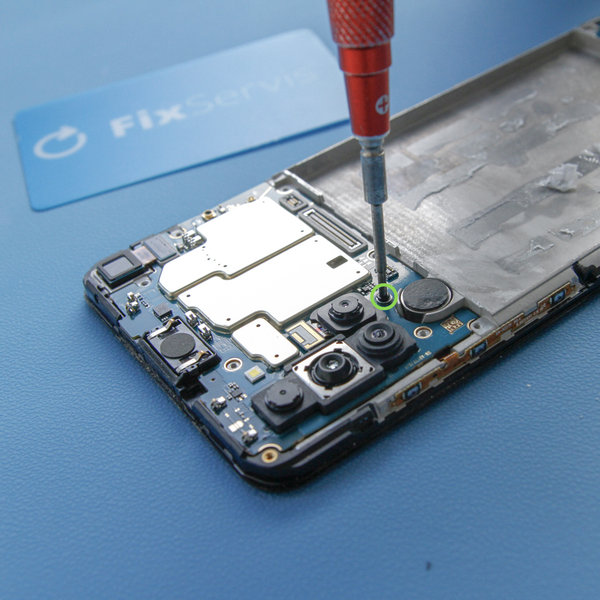

Krok 11 Demontaż płyty głównej
- Za pomocą śrubokręta Pentalobe odkręć jedną śrubę Phillips.
- Następnie za pomocą Spudgera lub pęsety wyjmij płytę główną.

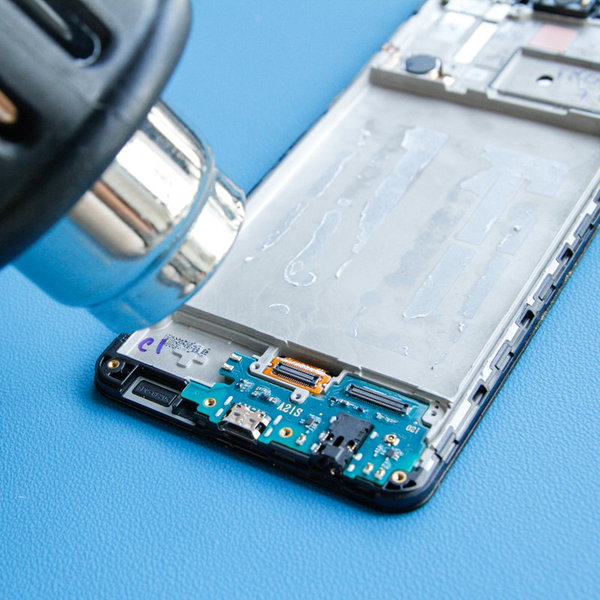

Krok 12 Podgrzewanie płytki USB
- Użyj suszarki do włosów lub opalarki i podgrzewaj płytkę USB przez około 1-2 minuty, aby zmiękczyć klej znajdujący się pod płytką USB.
Uważaj, aby nie przegrzać smartfona.

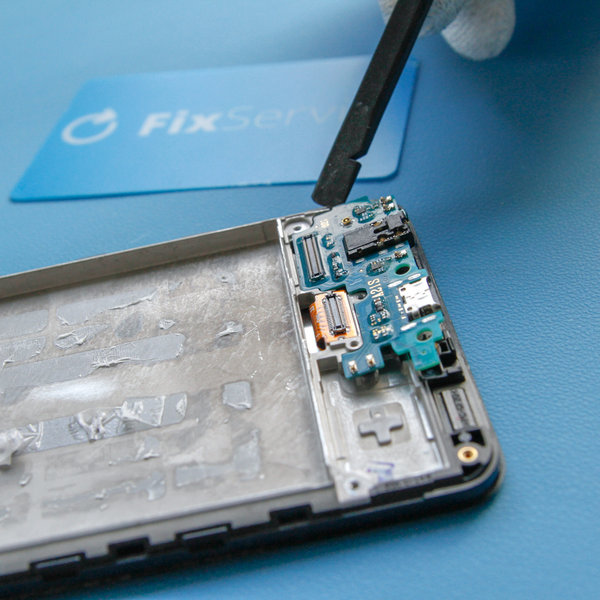

Krok 13 Demontaż płytki USB
- Za pomocą Spudgera wyjmij płytkę USB z zespołu smartfona.

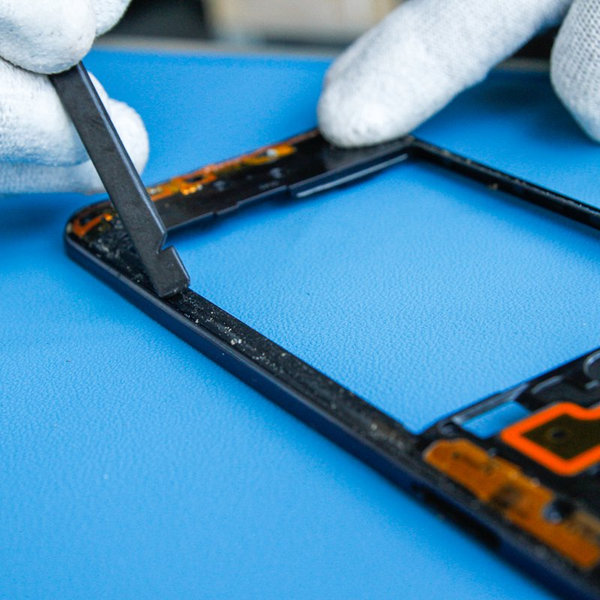

Krok 14 Usuwanie starego kleju z krawędzi ramki środkowej
- Usuń stary klej z krawędzi ramki środkowej.
- W razie potrzeby użyj sprayu czyszczącego Cleanser IPA Plus, aby usunąć pozostałości starego kleju.

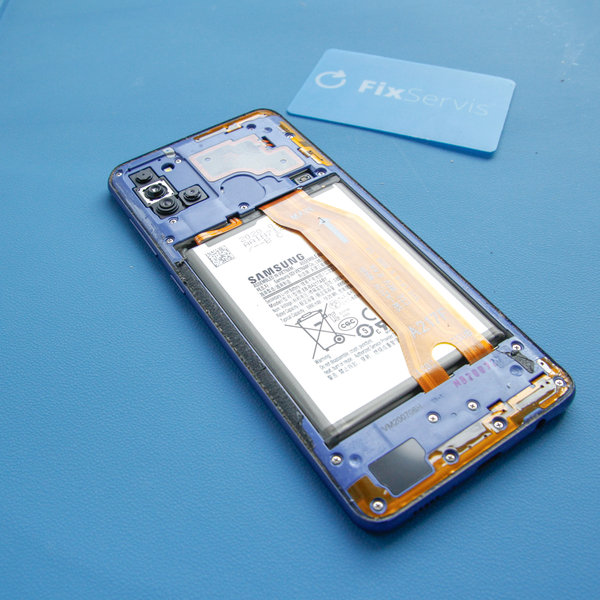

Krok 15 Montaż nowego wyświetlacza LCD
- Zamontuj wszystkie komponenty na nowym wyświetlaczu LCD, wykonując od tego kroku wcześniejsze czynności w odwrotnej kolejności.
Podczas ponownego montażu postępuj zgodnie z tą instrukcją w odwrotnej kolejności.

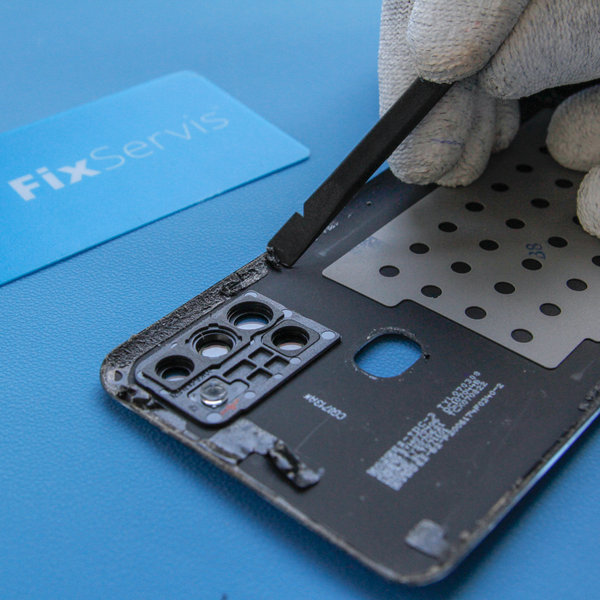

Krok 16 Usuwanie starego kleju z krawędzi tylnej pokrywy
- Usuń stary klej z krawędzi smartfona.
- W razie potrzeby użyj sprayu czyszczącego Cleanser IPA Plus, aby usunąć pozostałości kleju.

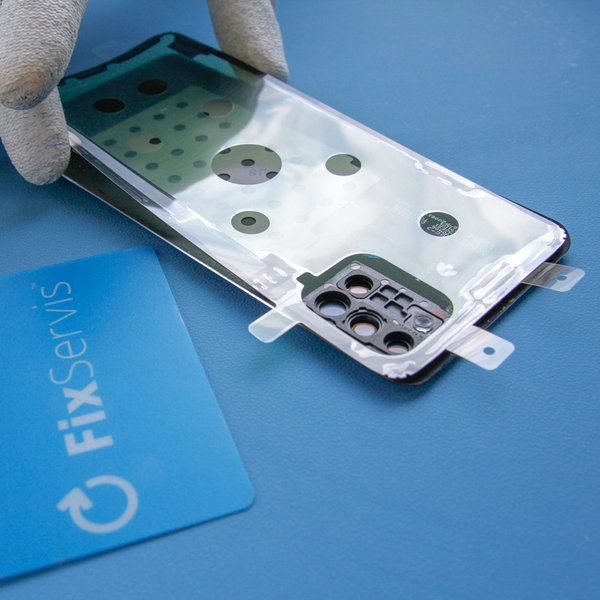

Krok 17 Naklejenie nowego kleju na tylną pokrywę smartfona
- Naklej nowy klej wzdłuż krawędzi tylnej pokrywy od wewnętrznej strony.
- Następnie przyklej ją do smartfona.
Nowy klej zapewni odporność smartfona na wodę i kurz.

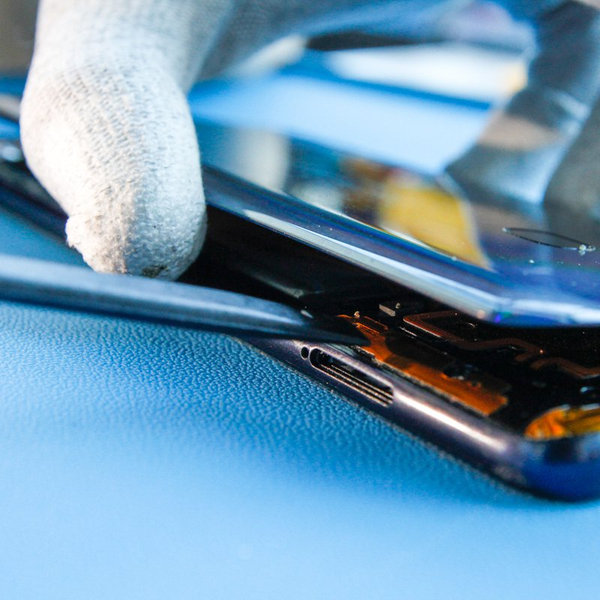

Krok 18 ontaż tylnej pokrywy
- Za pomocą Spudgera podłącz przewód flex czytnika linii papilarnych do zespołu smartfona przed założeniem tylnej pokrywy.
- Załóż tylną pokrywę na zespół smartfona.

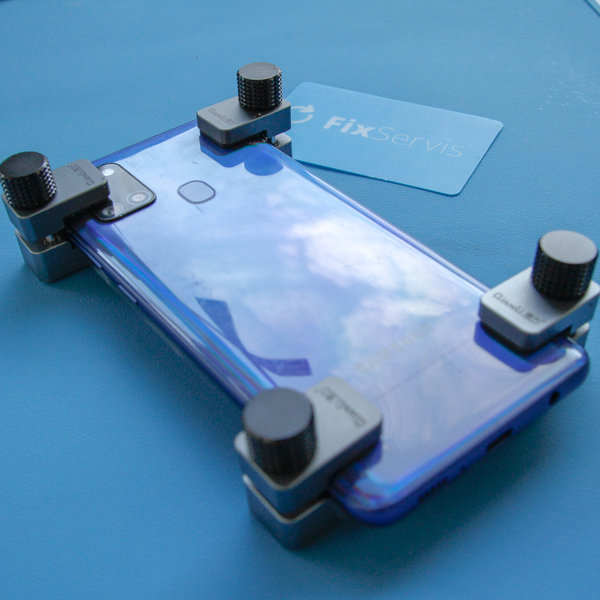

Krok 19 Zakładanie zacisków
- Załóż zaciski tak, jak pokazano na ilustracji, aby zapewnić lepsze związanie kleju pomiędzy pokrywą a wyświetlaczem.
